Zawór trójdrogowy to jeden z tych elementów instalacji, które pracują cicho, ale mają realny wpływ na komfort, temperaturę i bezpieczeństwo całego układu. Sama budowa zaworu trójdrogowego decyduje o tym, czy urządzenie miesza dwa strumienie wody, czy przełącza przepływ między obiegami. Pokażę, z czego składa się taki zawór, jak działa w ogrzewaniu i ciepłej wodzie oraz na co patrzeć przy doborze, żeby nie kupić modelu, który później tylko komplikuje pracę instalacji.
To urządzenie porządkuje temperaturę i kierunek przepływu, ale tylko wtedy, gdy jest dobrze dobrane
- Zawór 3-drogowy ma trzy króćce i jeden element roboczy, który kieruje medium albo je miesza.
- Wersja mieszająca stabilizuje temperaturę zasilania, a przełączająca kieruje przepływ do jednego z dwóch obiegów.
- W ogrzewaniu podłogowym i c.w.u. pomaga uniknąć przegrzewania oraz zbyt dużych wahań temperatury.
- Przy doborze liczą się przede wszystkim DN, Kvs, zakres temperatury, ciśnienie i sposób sterowania.
- Najczęstsze błędy to pomylenie funkcji zaworu, zły kierunek podłączenia i przewymiarowanie elementu.
- W praktyce automatyka ma sens tam, gdzie obieg często zmienia warunki pracy albo wymaga stałej regulacji.
Jak zawór trójdrogowy pracuje w obiegu grzewczym
Najprościej mówiąc, taki zawór zarządza ruchem medium między trzema portami. W jednej wersji pobiera dwa strumienie i łączy je w jeden o zadanej temperaturze, w drugiej bierze jeden strumień i kieruje go do jednego z dwóch wyjść. To właśnie dlatego w instalacjach grzewczych jeden model może pełnić zupełnie różne funkcje, ale tylko wtedy, gdy jest użyty zgodnie z projektem.
W praktyce patrzę na to tak: największą różnicę robi nie sam korpus, lecz logika przepływu. Jeśli zawór jest mieszający, jego zadaniem jest doprowadzenie do stabilnej temperatury na zasilaniu. Jeśli jest przełączający, ma po prostu przerzucić medium między obiegami, na przykład między dwoma strefami instalacji albo między źródłem ciepła a zasobnikiem. To pozornie drobne rozróżnienie, ale bez niego łatwo o błędny dobór.
W nowocześniejszych instalacjach zawór może działać ręcznie, termostatycznie albo z siłownikiem. Każdy z tych wariantów robi to samo zadanie w inny sposób: ręczny wymaga korekty ustawienia, termostatyczny sam pilnuje temperatury, a automatyczny współpracuje ze sterownikiem. Od tego przechodzimy już prosto do samej konstrukcji, bo tam widać, skąd bierze się ta elastyczność.
Budowa zaworu trójdrogowego i elementy, które decydują o jego pracy
W środku nie ma nic przypadkowego. Typowy zawór składa się z korpusu z trzema króćcami, elementu regulacyjnego wewnątrz oraz części sterującej, jeśli model jest automatyczny. Króćce bywają oznaczone jako A, B i AB lub w inny sposób zależny od producenta, dlatego przed montażem zawsze sprawdzam schemat, a nie tylko samą średnicę przyłącza.
- Korpus - odpowiada za szczelność, odporność na ciśnienie i dopasowanie do instalacji. W małych układach często spotyka się mosiądz, w większych także żeliwo lub inne materiały techniczne.
- Króćce przyłączeniowe - prowadzą medium do i z zaworu. Ich rozmieszczenie decyduje o tym, czy element będzie pracował jako mieszający, czy przełączający.
- Element wewnętrzny - to ruchoma część, która zmienia proporcje przepływu albo jego kierunek. W zależności od konstrukcji może obracać się o określony kąt lub przesuwać wzdłuż osi.
- Skala i pokrętło - pomagają ustawić pozycję roboczą ręcznie. Dobrze czytelna skala naprawdę ułatwia życie, zwłaszcza gdy instalacja ma być później korygowana bez rozbierania układu.
- Siłownik - pojawia się w wersjach automatycznych i wykonuje ruch zaworu na podstawie sygnału ze sterownika lub regulatora.
- Ograniczniki i wskaźnik położenia - zabezpieczają przed przekroczeniem zakresu pracy i pokazują, w jakiej pozycji znajduje się zawór.
W wielu modelach spotyka się też dwustronną skalę, bo ułatwia ona montaż w różnych układach i pozwala szybciej odczytać położenie. Dla mnie to jeden z tych detali, które nie brzmią spektakularnie, ale później oszczędzają czas przy uruchomieniu i serwisie. Kiedy wiemy już, jak wygląda wnętrze, łatwiej odróżnić zawór mieszający od przełączającego.

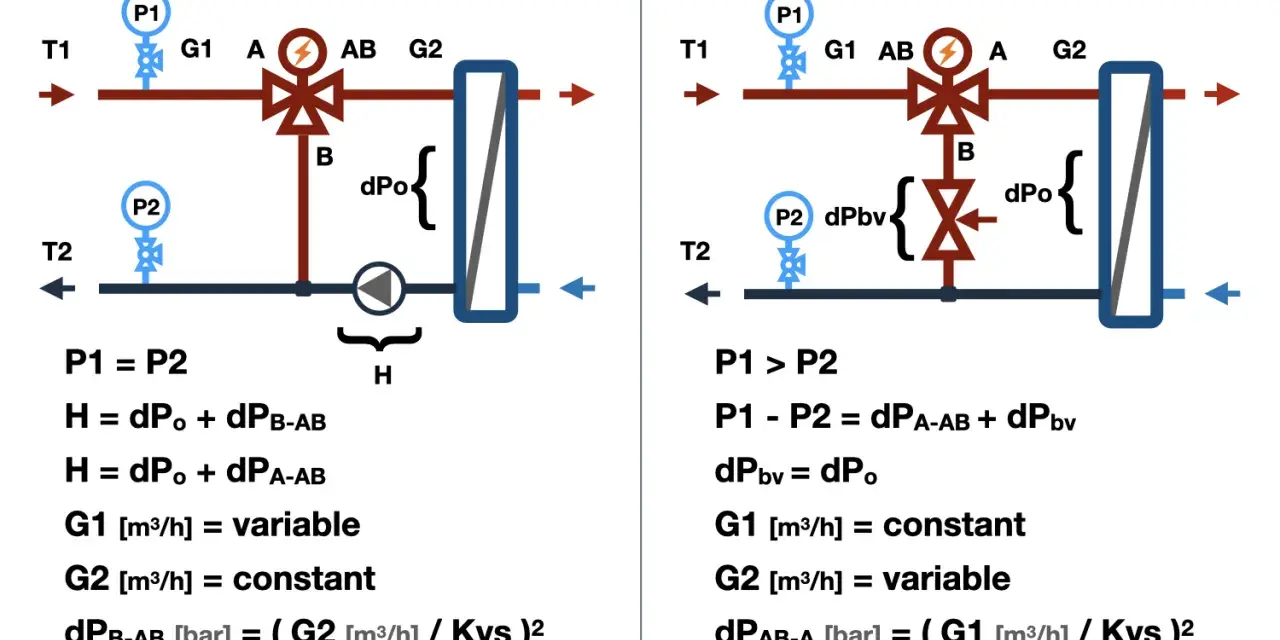

Zawór mieszający i przełączający to dwa różne zadania
To rozróżnienie jest ważniejsze niż sama średnica czy marka. Zawór mieszający łączy dwa strumienie, żeby uzyskać jedną, stabilniejszą temperaturę. Zawór przełączający nie miesza, tylko kieruje przepływ do jednego z dwóch obiegów. W praktyce to dwa różne narzędzia do dwóch różnych problemów.
| Cecha | Zawór mieszający | Zawór przełączający |
|---|---|---|
| Główne zadanie | Łączy gorący i chłodniejszy strumień w jeden o pożądanej temperaturze | Kieruje jeden strumień do jednego z dwóch wyjść |
| Typowe zastosowanie | Ogrzewanie podłogowe, c.w.u., ochrona powrotu kotła | Przełączanie stref, zasobnika, obiegu grzewczego lub chłodzącego |
| Efekt dla użytkownika | Stabilniejsza temperatura i mniejsze ryzyko przegrzania instalacji | Szybsze kierowanie medium tam, gdzie akurat jest potrzebne |
| Najczęstszy błąd | Użycie zaworu, który ma tylko przełączać, zamiast mieszać | Oczekiwanie regulacji temperatury od elementu, który ma jedynie zmieniać tor przepływu |
Ja zawsze zaczynam od pytania: czy instalacja potrzebuje mieszania, czy przełączania? Jeśli to pomylimy, zawór formalnie będzie zamontowany poprawnie, ale praktycznie nie spełni swojej roli. Ten sam korpus może wyglądać podobnie, jednak sposób pracy jest już inny. Z tego wynika też miejsce zastosowania, a ono w ogrzewaniu robi ogromną różnicę.
Gdzie taki zawór sprawdza się najlepiej w domu i kotłowni
Najczęściej spotykam go tam, gdzie instalacja nie może pracować na jednej, stałej temperaturze. W ogrzewaniu podłogowym zawór mieszający ogranicza temperaturę wody trafiającej do pętli, bo podłoga nie potrzebuje tak wysokiego zasilania jak klasyczne grzejniki. W praktyce to prosty sposób na większy komfort i mniejsze ryzyko przegrzania posadzki.
W ciepłej wodzie użytkowej zawór termostatyczny ma jeszcze inne zadanie: utrzymać bezpieczną temperaturę na wyjściu z zasobnika. W katalogach producentów często pojawia się zakres regulacji około 35-60°C, bo właśnie tam najwygodniej ustawić wodę do codziennego poboru. To ważne nie tylko dla komfortu, ale też dla ochrony przed zbyt gorącą wodą przy baterii.
W kotłach na paliwo stałe i w niektórych układach z pompą ciepła zawór pomaga z kolei uporządkować powrót i zasilanie. Przy zbyt zimnym powrocie kocioł może pracować mniej korzystnie, a w całej instalacji trudniej utrzymać stabilne warunki. W systemach z przełączaniem zawór kieruje medium do właściwego obiegu, na przykład między dwoma strefami grzewczymi. To właśnie dlatego jeden element potrafi rozwiązać kilka różnych problemów, ale tylko w dobrze zaprojektowanym układzie.
Warto też pamiętać, że w praktyce producenci oferują modele przystosowane do pracy mniej więcej w zakresie od kilku do kilkudziesięciu stopni i często do ciśnienia rzędu 10 bar. Nie traktuję tego jako uniwersalnej normy dla każdego zaworu, tylko jako sygnał, że przed zakupem trzeba sprawdzić kartę konkretnego modelu. Po tym naturalnie przechodzę do doboru, bo tu najłatwiej popełnić kosztowny błąd.
Jak dobrać właściwy model do instalacji
Dobór zaworu robi się prościej, gdy rozbiję go na kilka pytań. Ja zwykle sprawdzam je w tej kolejności, bo wtedy nie gubię się w katalogach i nie kupuję zbyt dużego albo zbyt słabego elementu.
- Jaka ma być funkcja zaworu - mieszanie czy przełączanie. To pierwszy filtr i jednocześnie najważniejsza decyzja.
- Jaka jest średnica instalacji - czyli DN. Zawór musi pasować hydraulicznie, inaczej zacznie dusić przepływ albo generować niepotrzebne opory.
- Jakiego przepływu potrzebuję - tu wchodzi Kvs, czyli współczynnik przepływu. W prostym ujęciu mówi on, ile medium zawór przepuści przy określonych warunkach pracy.
- Jaki jest zakres temperatury i ciśnienia - w układach domowych to szczególnie ważne przy c.w.u. i instalacjach z glikolem.
- Jakie medium płynie w instalacji - sama woda to jedno, ale mieszanka woda-glikol wymaga już sprawdzenia zgodności materiałów i uszczelnień.
- Czy ma być sterowanie ręczne, termostatyczne czy z siłownikiem - od tego zależy wygoda obsługi i precyzja regulacji.
W praktyce dobrze działa też prosty podział: małe, stabilne układy lubią zawory ręczne i termostatyczne, a bardziej dynamiczne instalacje korzystają na automatyce. Przy prostym przełączaniu wystarcza często sterowanie 2-punktowe, natomiast przy płynnej regulacji lepiej sprawdza się siłownik z sygnałem proporcjonalnym. Im mniej zgadujemy na etapie doboru, tym mniej korekt później.
| Parametr | Na co patrzeć | Dlaczego to ważne |
|---|---|---|
| DN | Średnica zgodna z instalacją | Zapobiega dławieniu przepływu i problemom z montażem |
| Kvs | Dopasowanie do potrzebnego przepływu | Zbyt mały ograniczy obieg, zbyt duży utrudni dokładną regulację |
| Zakres temperatury | Min. i max. temperatura medium | Chroni zawór przed pracą poza bezpiecznym zakresem |
| Ciśnienie | Wartość dopuszczalna przez producenta | Ma wpływ na trwałość i szczelność całego układu |
| Sterowanie | Ręczne, termostatyczne, elektryczne | Decyduje o komforcie, automatyzacji i dokładności regulacji |
Jeśli ten etap jest zrobiony porządnie, instalacja zwykle działa przewidywalnie. A kiedy coś idzie nie tak, winny bywa najczęściej nie sam zawór, tylko sposób montażu albo zbyt optymistyczne założenia co do jego pracy.
Najczęstsze błędy przy montażu i regulacji
W praktyce widzę kilka powtarzalnych problemów. Pierwszy to pomylenie portów, czyli podłączenie zaworu „na wyczucie”, bez sprawdzenia oznaczeń. Drugi to użycie zaworu mieszającego tam, gdzie potrzebne jest przełączanie, albo odwrotnie. Trzeci błąd to przewymiarowanie elementu: zawór jest wtedy niby duży i „z zapasem”, ale regulacja staje się zbyt mało precyzyjna.
- Zły kierunek przepływu - zawór działa, ale nie tak, jak przewidział projekt.
- Pomylenie funkcji - instalacja nie stabilizuje temperatury albo nie przełącza obiegów poprawnie.
- Za mały albo za duży Kvs - pojawiają się problemy z dławieniem lub zbyt małą dokładnością regulacji.
- Brak zgodności z medium - szczególnie przy wodzie z glikolem i wyższej temperaturze pracy.
- Źle dobrany siłownik - zawór nie osiąga pełnego skoku albo reaguje z opóźnieniem.
- Brak kontroli po uruchomieniu - instalacja niby startuje, ale dopiero po czasie wychodzą wahania temperatury.
Ja zwracam też uwagę na dostęp serwisowy. Zawór zamknięty w ciasnym narożniku kotłowni wygląda dobrze na schemacie, ale potem utrudnia każdą korektę. To nie jest detal estetyczny, tylko zwykła wygoda eksploatacji. Skoro już wiemy, gdzie najłatwiej popełnić błąd, zostaje jeszcze temat sterowania, bo on często decyduje o tym, czy zawór będzie po prostu poprawny, czy naprawdę wygodny w użyciu.
Kiedy warto wybrać automatykę, a kiedy wystarczy ręczna regulacja
Ręczny zawór ma sens wtedy, gdy warunki pracy są względnie stałe i nie planujesz częstych korekt. W małych, prostych układach to rozwiązanie jest tanie, przejrzyste i po prostu wystarczające. Problem zaczyna się wtedy, gdy temperatura zasilania zmienia się w ciągu dnia, a instalacja ma kilka obiegów lub różne źródła ciepła.
| Wariant | Zaleta | Ograniczenie | Gdzie ma sens |
|---|---|---|---|
| Ręczny | Prosty i łatwy do zrozumienia | Wymaga okresowej korekty | Małe, stabilne instalacje |
| Termostatyczny | Sam utrzymuje zadaną temperaturę | Ma mniejszą elastyczność niż automatyka sterowana z zewnątrz | C.w.u. i ochrona przed zbyt gorącą wodą |
| Z siłownikiem | Najlepsza kontrola i możliwość integracji ze sterowaniem | Więcej elementów, które trzeba poprawnie zestroić | Podłogówka, strefy, bardziej złożone układy grzewcze |
W wielu domach najlepszy efekt daje połączenie prostoty z automatyką tylko tam, gdzie naprawdę jest potrzebna. To podejście jest rozsądniejsze niż dokładanie skomplikowanego sterowania do instalacji, która działałaby dobrze bez niego. Jeśli zawór ma być elementem praktycznym, a nie ozdobą kotłowni, trzeba go dopasować do realnego sposobu korzystania z ciepła.
Co sprawdzam przed uruchomieniem, żeby instalacja działała spokojnie
Przed pierwszym uruchomieniem zawsze wracam do trzech rzeczy: funkcji zaworu, portów i nastawy roboczej. To brzmi banalnie, ale właśnie te elementy najczęściej decydują o tym, czy układ ruszy od razu, czy zacznie wymagać poprawek. Dobrze dobrany zawór 3-drogowy nie powinien zwracać na siebie uwagi na co dzień, bo jego rola polega na tym, żeby instalacja po prostu pracowała stabilnie.
Jeżeli mam zostawić jedną praktyczną wskazówkę, to brzmi ona tak: nie kupuj zaworu „na podobieństwo” do starego elementu. Sprawdź schemat pracy, zakres temperatury, Kvs i sterowanie, a dopiero potem dobieraj model. Taka kolejność oszczędza czas, pieniądze i nerwy, a w ogrzewaniu to zwykle najlepsza miara jakości decyzji.
