Uziom fundamentowy to jeden z tych elementów, których nie widać po zakończeniu budowy, ale które realnie wpływają na bezpieczeństwo domu, instalacji elektrycznej i ochrony odgromowej. Dobrze zaplanowany układ uziemiający w fundamencie daje stabilną bazę dla wyrównania potencjałów, pracy ograniczników przepięć i ochrony elektroniki w budynku. W tym tekście wyjaśniam, jak działa, jak go wykonać, z czego go zrobić i kiedy lepiej przewidzieć dodatkowe rozwiązania.
Najważniejsze informacje w skrócie
- To zamknięty pierścień w betonie, zwykle prowadzony przy zewnętrznej krawędzi fundamentów.
- Powinien być połączony ze zbrojeniem i wyprowadzony do głównej szyny wyrównawczej.
- Otulina betonu minimum 5 cm ma znaczenie dla trwałości i ochrony antykorozyjnej.
- Przy izolowanych fundamentach, białej lub czarnej wannie oraz trudnych warunkach gruntowych często trzeba dołożyć uziom otokowy.
- Najwięcej błędów pojawia się przed zalaniem betonu, bo później korekta jest już kłopotliwa i kosztowna.
- W domu z pompą ciepła, automatyką ogrzewania czy rozbudowaną elektroniką dobrze wykonane uziemienie ma znaczenie praktyczne, nie tylko formalne.
Co właściwie robi uziemienie w fundamencie
Patrzę na ten element przede wszystkim jako na bazę bezpieczeństwa całego budynku. Jego zadaniem jest stworzenie trwałej drogi połączenia z ziemią, wyrównanie potencjałów i ograniczenie różnic napięć między metalowymi elementami konstrukcji, instalacją elektryczną oraz zewnętrzną ochroną odgromową. To nie jest detal „na wszelki wypadek”, tylko część układu, od którego zależy, czy prąd udarowy i zakłócenia mają gdzie się bezpiecznie rozładować.
W praktyce nie chodzi o szukanie jednej magicznej wartości rezystancji. Liczy się cały układ: geometrycznie poprawny pierścień, dobre połączenia z zbrojeniem, sensowne wyprowadzenie do głównej szyny wyrównawczej i współpraca z ochroną przepięciową. W Polsce projekt trzeba zawsze odnosić do obowiązujących dokumentów dla układów uziemiających i ochrony odgromowej, a przy nowych wydaniach norm warto sprawdzić, które z nich są przywołane formalnie w danym procesie inwestycyjnym.
Jeśli ten punkt startowy jest dobrze rozumiany, łatwiej przejść do samego wykonania, bo właśnie tam pojawiają się najdroższe błędy.
Jak wygląda poprawne wykonanie w praktyce
Najlepiej zaplanować wszystko zanim wjedzie beton. Po związaniu fundamentu wiele rzeczy da się jeszcze zrobić, ale robi się to już dużo trudniej i zwykle mniej elegancko. W zdrowym projekcie układ uziemiający jest częścią etapu zbrojenia, a nie dodatkiem „do dorobienia później”.
- Układa się zamknięty pierścień wzdłuż zewnętrznej krawędzi fundamentu lub płyty.
- Łączy się go ze zbrojeniem w regularnych odstępach, zwykle co około 2 m.
- Wyprowadza się punkt lub punkty przyłączeniowe do głównej szyny wyrównawczej, czyli GSW.

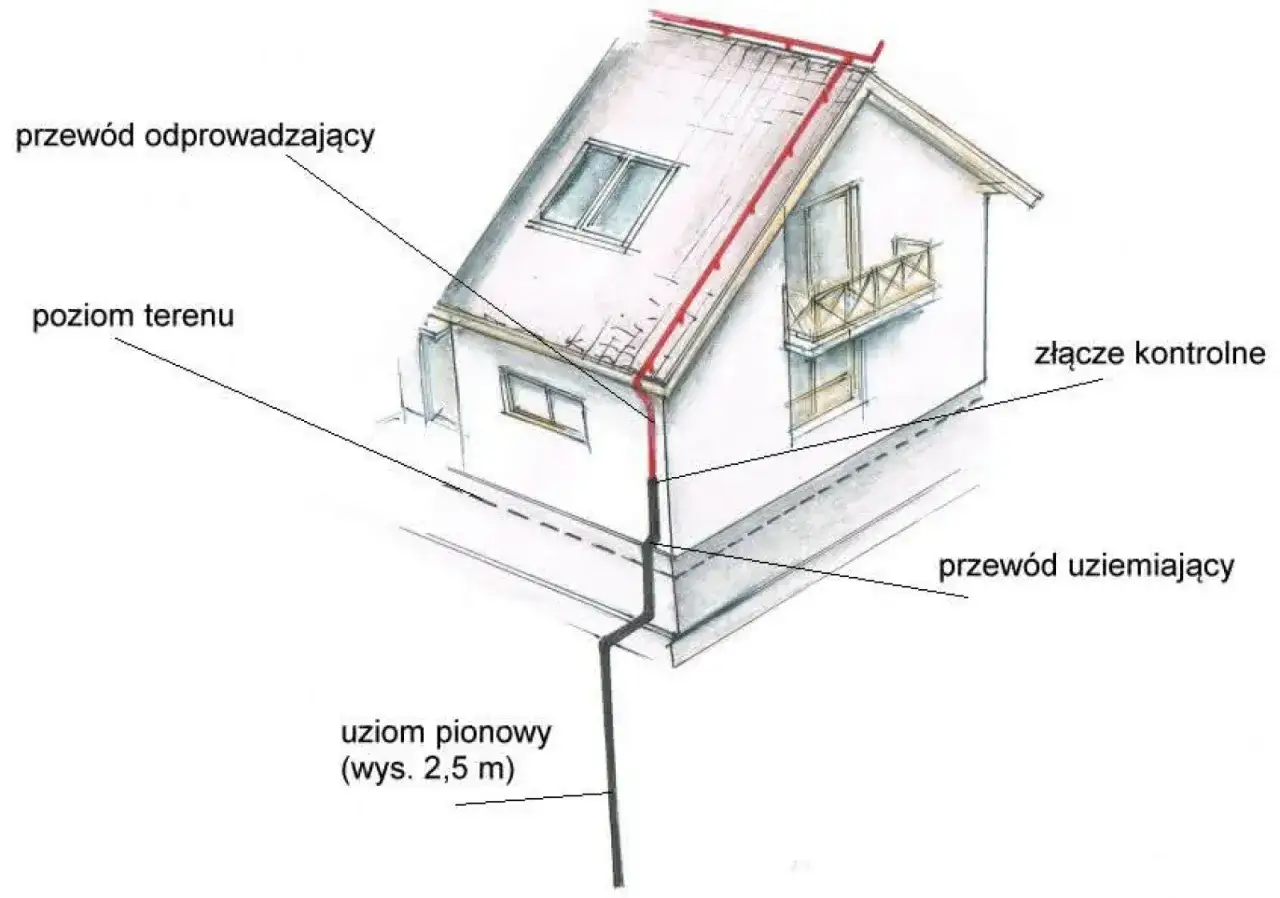

- Przy budynku z ochroną odgromową zostawia się wypusty do podłączenia przewodów odprowadzających.
- Całość otacza się betonem z otuliną co najmniej 5 cm, żeby ograniczyć korozję i zapewnić trwałość połączenia.
- Przy większych obiektach dodaje się połączenia poprzeczne, a przy wymaganiach kompatybilności elektromagnetycznej oczka siatki trzeba często zagęścić nawet do około 5 x 5 m.
- Jeśli fundament jest izolowany od gruntu albo wykonany w systemie, który nie zapewnia dobrego kontaktu z ziemią, przewiduje się dodatkowy uziom otokowy na zewnątrz.
W praktyce najważniejsze jest to, żeby instalator, zbrojarz i projektant mówili jednym językiem. Gdy każdy z nich zakłada, że „to zrobi ktoś inny”, później wychodzą braki w połączeniach albo brak sensownego miejsca na wyprowadzenie przewodów.
Z takiego podejścia naturalnie wynika pytanie o materiał, bo nie każdy przewodnik zachowa się w fundamencie tak samo dobrze.
Jakie materiały i połączenia mają sens
W układzie uziemiającym liczy się nie tylko sam przekrój, ale też odporność na korozję, zgodność z otuliną betonową i sposób łączenia zbrojenia. Najprościej mówiąc: to, co działa dobrze w betonie, nie zawsze sprawdzi się bezpośrednio w gruncie, a to, co wygląda solidnie na etapie montażu, nie musi być trwałe po latach.
| Element | Gdzie sprawdza się najlepiej | Na co uważać |
|---|---|---|
| Stal ocynkowana lub surowa | W betonie z pełną otuliną, przy typowym fundamencie żelbetowym | Ma sens tylko wtedy, gdy beton rzeczywiście chroni element przed korozją |
| Stal nierdzewna V4A | W trudniejszych warunkach, przy dodatkowych uziomach lub tam, gdzie element może mieć kontakt z gruntem | Jest droższa, ale daje większy spokój w wilgotnym środowisku |
| Miedź | W rozwiązaniach przewidzianych w projekcie i tam, gdzie nie grozi problem materiałowy | Trzeba pilnować zgodności z innymi metalami i ochrony antykorozyjnej |
| Zaciski i spawy | Do trwałego łączenia pierścienia, zbrojenia i wyprowadzeń | Połączenie ma być pewne, odporne i wykonane przed betonowaniem |
Jedna rzecz powtarza się w praktyce wyjątkowo często: ktoś zakłada, że skoro w betonie jest stal, to układ sam z siebie będzie dobry. To za duże uproszczenie. Nie każde zbrojenie jest uziomem, jeśli nie zostało zaprojektowane, połączone i potwierdzone jako ciągły układ przewodzący. Ostrożnie podchodzę też do betonu z włóknami stalowymi - nie traktuję go jako automatycznego zamiennika osobnego rozwiązania uziemiającego.
Gdy materiał i połączenia są dobrane poprawnie, warto od razu spojrzeć na typowe pułapki i na to, kiedy sam fundament nie wystarczy.
Najczęstsze błędy i kiedy lepszy będzie uziom otokowy
Tu nie ma miejsca na zgadywanie. Jeżeli fundament jest dobrze połączony z gruntem, układ działa bardzo dobrze. Jeżeli jednak konstrukcja jest izolowana albo grunt ma słaby kontakt z betonem, trzeba myśleć szerzej. Wtedy sam układ w fundamencie może nie dać oczekiwanego efektu i lepiej od razu przewidzieć rozwiązanie wspomagające.
| Sytuacja | Co to oznacza w praktyce | Lepsze rozwiązanie |
|---|---|---|
| Fundament żelbetowy z dobrą otuliną | Warunki są zwykle bardzo dobre dla trwałego uziemienia | Uziemienie w fundamencie jako rozwiązanie bazowe |
| Biała wanna, czarna wanna lub izolacja obwodowa | Kontakt z ziemią bywa ograniczony, a beton nie pracuje jak klasyczny przewodnik do gruntu | Dodatkowy uziom otokowy lub inny element wspomagający |
| Duży obiekt z rozbudowaną automatyką | Rośnie znaczenie kompatybilności elektromagnetycznej | Gęstsza siatka połączeń i staranniejsze wyrównanie potencjałów |
| Modernizacja gotowego domu | Fundament jest już zamknięty, więc nie da się go łatwo przebudować | Najczęściej uziom otokowy albo rozwiązanie mieszane |
Najczęstsze błędy są zaskakująco prozaiczne. Brakuje wypustów przed betonowaniem, połączenia są zrobione zbyt rzadko, ktoś nie zostawia dokumentacji zdjęciowej, a potem nie wiadomo, gdzie dokładnie biegnie przewodnik. Do tego dochodzi jeszcze fałszywe przekonanie, że wszystko da się „dobić” po zakończeniu prac bez większych kosztów. Da się, ale zwykle z gorszym efektem.
Jeśli fundament jest już zamknięty, znaczenie tego układu najmocniej widać w pracy odgromówki i wrażliwej elektroniki, także tej związanej z ogrzewaniem.
Dlaczego ten element ma znaczenie przy odgromówce, przepięciach i ogrzewaniu
W domu jednorodzinnym najlepiej widać to przy kotłowni, pompie ciepła, sterowaniu ogrzewaniem podłogowym, rekuperacji, alarmie i innych urządzeniach z elektroniką. Taki sprzęt nie potrzebuje wyłącznie zasilania, ale też sensownego odniesienia do potencjału ziemi. Bez tego ograniczniki przepięć, połączenia wyrównawcze i cała instalacja ochronna pracują słabiej.
Nie mylę jednak funkcji. Uziemienie w fundamencie nie zastępuje ograniczników przepięć ani nie robi całej ochrony za projektanta. Ono daje stabilną podstawę, na której dopiero można budować dalsze zabezpieczenia. To szczególnie ważne w 2026 r., gdy w nowych domach standardem stają się pompy ciepła, fotowoltaika, automatyka strefowa i urządzenia sterujące o coraz większej czułości.
W praktyce zwracam uwagę na trzy rzeczy:
- czy główna szyna wyrównawcza jest rzeczywiście połączona z układem w fundamencie,
- czy przewody odprowadzające z instalacji odgromowej mają przygotowane sensowne punkty przyłączenia,
- czy ograniczniki przepięć są dobrane do realnego układu budynku, a nie tylko „do symbolicznej ochrony”.
Przy większych budynkach dochodzi jeszcze kwestia kompatybilności elektromagnetycznej. Wtedy zagęszcza się oczka siatki uziemiającej, bo im lepsze wyrównanie potencjałów, tym mniejsze ryzyko zakłóceń. To już nie jest tylko temat elektryka od odbioru, ale element projektu całego obiektu.
Skoro widać, jak mocno ten układ wpływa na resztę instalacji, zostaje najpraktyczniejsze pytanie: co trzeba sprawdzić przed zalaniem betonu i przed odbiorem robót.Co sprawdzić przed zalaniem betonu i przed odbiorem
To jest moment, w którym najłatwiej uniknąć problemów. Po wylaniu fundamentu nie ma już komfortu poprawiania rozmieszczenia przewodnika, dopiero później wychodzą braki w dokumentacji i połączeniach. Dlatego przed betonowaniem sprawdzam zawsze ten sam zestaw punktów.
- Czy układ tworzy zamknięty pierścień, a nie tylko przypadkowy odcinek przewodu.
- Czy połączenia ze zbrojeniem są wykonane w regularnych odstępach i mają sens techniczny.
- Czy przewidziano wyprowadzenie do GSW oraz, jeśli trzeba, do zewnętrznej ochrony odgromowej.
- Czy zachowano otulinę betonu na poziomie co najmniej 5 cm.
- Czy przy fundamencie izolowanym zaplanowano dodatkowy uziom otokowy albo inne rozwiązanie wspomagające.
- Czy wykonano dokumentację zdjęciową przed zalaniem, bo później taki dowód bywa bezcenny.
- Czy po wykonaniu da się przeprowadzić pomiar ciągłości i ocenić, że cały układ działa jako jedna całość.
Jeśli mam wskazać jedną zasadę, to brzmi ona prosto: uziemienie planuje się razem z fundamentem, nie po fakcie. To drobny element w harmonogramie budowy, ale w praktyce ma ogromny wpływ na bezpieczeństwo instalacji, elektroniki i całego domu, zwłaszcza tam, gdzie ogrzewanie, automatyka i ochrona odgromowa muszą działać wspólnie, a nie osobno.
