Przepięcia rzadko dają o sobie znać spektakularnie, ale potrafią po cichu uszkodzić elektronikę w rozdzielnicy, sterownik kotła, pompę obiegową albo płytę główną pompy ciepła. W praktyce chodzi o element, który ma przejąć nadmiar energii zanim dotrze do urządzeń domowych; potocznie mówi się na niego przepięciówka, ale w instalacjach elektrycznych częściej używa się określenia ogranicznik przepięć albo SPD. Poniżej wyjaśniam, jak działa, jaki typ wybrać, gdzie go montować i kiedy sama listwa przy biurku jest tylko pozornym zabezpieczeniem.
Najważniejsze informacje o ochronie przed przepięciami w domu
- SPD chroni instalację i podłączone urządzenia przed skokami napięcia z sieci, wyładowań atmosferycznych i przełączeń w instalacji.
- Dobór typu zależy od miejsca montażu, układu sieci, obecności instalacji odgromowej oraz wrażliwości odbiorników.
- Układ ochrony najlepiej działa warstwowo: pierwszy stopień przy wejściu zasilania, kolejne bliżej odbiorników.
- Ogrzewanie i automatyka są szczególnie wrażliwe, bo jedna awaria może zatrzymać pompę ciepła, kocioł, sterowniki lub komunikację.
- Tanie listwy nie zastępują ochrony w rozdzielnicy, zwłaszcza w domu z większą ilością elektroniki.
- W 2026 roku same moduły ochronne kosztują od kilkudziesięciu do ponad tysiąca złotych, zależnie od klasy i konfiguracji.

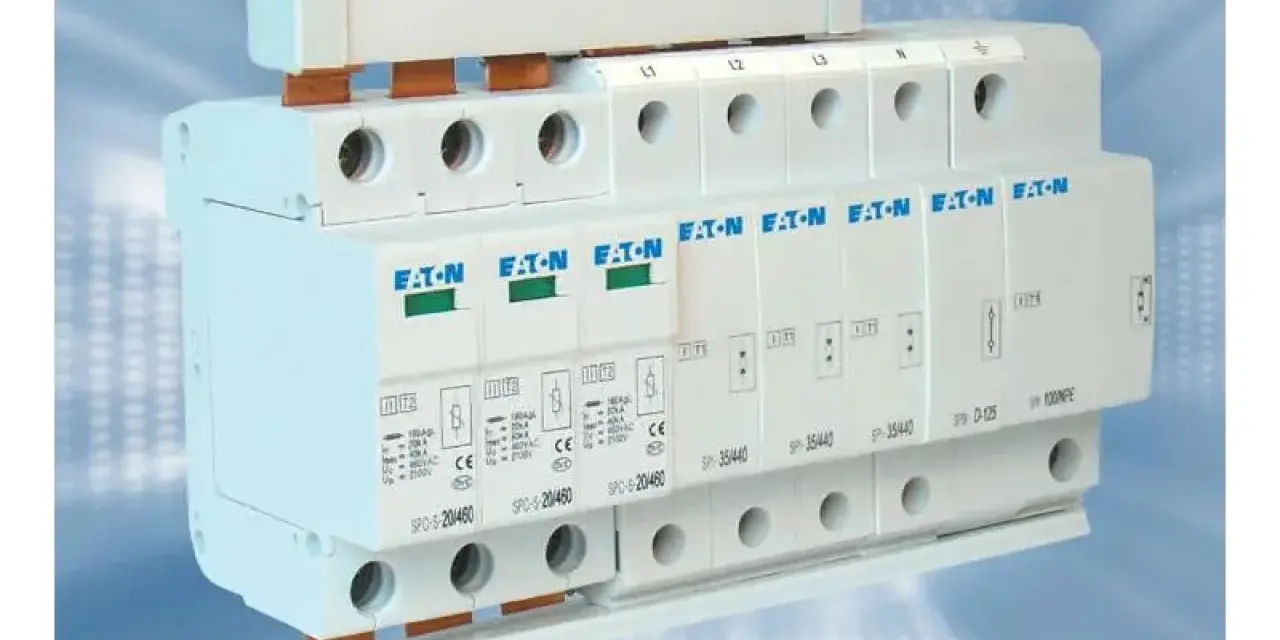

Czym jest ogranicznik przepięć i co realnie chroni
Najprościej ujmując, to urządzenie, które w momencie gwałtownego wzrostu napięcia „przełącza” nadmiar energii do ziemi i ogranicza poziom zagrożenia dla instalacji. Nie gasi burzy i nie zabezpiecza przed wszystkim, ale potrafi zrobić dokładnie to, czego oczekuję od dobrego elementu ochrony: uratować elektronikę wtedy, gdy przepięcie jest zbyt krótkie i zbyt szybkie, by zareagował zwykły wyłącznik nadprądowy.
W domu najczęściej mamy do czynienia z trzema źródłami problemu. Pierwsze to wyładowania atmosferyczne, bezpośrednie albo indukowane w przewodach. Drugie to przepięcia łączeniowe, czyli skutki załączania i wyłączania większych odbiorników, silników albo aparatury w sieci. Trzecie to zaburzenia powstające wewnątrz instalacji, na przykład przy pracy falowników, pomp, zasilaczy impulsowych czy automatyki grzewczej. Ogranicznik przepięć nie zastępuje uziemienia, połączeń wyrównawczych ani poprawnie wykonanej rozdzielnicy, ale bez niego cały układ jest dużo mniej odporny.
W praktyce patrzę na to tak: jeśli w budynku jest elektronika warta więcej niż sam moduł ochronny, temat przestaje być dodatkiem. To szczególnie ważne tam, gdzie ogrzewanie zależy od sterowników, modułów komunikacyjnych i czujników, bo awaria nie oznacza tylko kosztu naprawy, lecz także przerwy w działaniu całego systemu. Żeby jednak dobrać sensowny model, trzeba najpierw rozróżnić stopnie ochrony i miejsce ich pracy.
Jak dobrać typ ochrony do domu, rozdzielnicy i odbiorników
W instalacjach elektrycznych spotkasz kilka klas ochronników, które nie konkurują ze sobą, tylko się uzupełniają. W starszym nazewnictwie mówi się jeszcze o klasach B, C i D, ale dziś częściej używa się oznaczeń typu 1, typu 2 i typu 3. Najważniejsza zasada jest prosta: im bliżej wejścia energii do budynku, tym „mocniejszy” stopień ochrony; im bliżej wrażliwego odbiornika, tym bardziej precyzyjna ochrona końcowa.
| Typ | Gdzie zwykle trafia | Do czego służy | Kiedy ma sens | Orientacyjny koszt modułu w 2026 |
|---|---|---|---|---|
| Typ 1 | Złącze lub główna rozdzielnica | Odprowadza duże udary, także związane z prądem pioruna | Gdy budynek ma instalację odgromową lub zasilanie narażone na bezpośrednie skutki burzy | Od ok. 350 do 1200 zł |
| Typ 2 | Rozdzielnica główna lub lokalna | Chroni przed przepięciami łączeniowymi i indukowanymi | W domach bez instalacji odgromowej i tam, gdzie ryzyko bezpośredniego udaru jest niewielkie | Od ok. 30 do 730 zł |
| Typ 1+2 | Główna rozdzielnica | Łączy pierwszy i drugi stopień w jednym module | Gdy brakuje miejsca lub chcesz uprościć układ w domu jednorodzinnym | Od ok. 360 do 1500 zł |
| Typ 3 | Przy odbiorniku końcowym | Domyka ochronę dla delikatnej elektroniki | Przy sterownikach, RTV, automatyce, elektronice grzewczej i sprzęcie komputerowym | Od ok. 150 do 260 zł |
To zestawienie nie zastępuje projektu, ale dobrze pokazuje logikę doboru. W domu jednorodzinnym z linią napowietrzną, pompą ciepła i kilkoma systemami automatyki najczęściej nie kończę na jednym elemencie. W prostszych obiektach wystarczy dobrze dobrany typ 2 albo zestaw 1+2, ale decyzję zawsze uzależniam od układu sieci, sposobu zasilania i tego, co naprawdę ma być chronione.
Warto też pamiętać, że sam typ to nie wszystko. Liczy się jeszcze poziom ochrony napięciowej, zdolność odprowadzania energii oraz koordynacja między kolejnymi stopniami. Jeśli pierwszy stopień ma przejąć większość energii, a drugi ma tylko dopracować ochronę dla sprzętu wrażliwego, układ działa sensownie. Jeśli wszystko jest dobrane „na oko”, ochrona szybko staje się przypadkowa.
Gdzie montuje się ochronę i dlaczego kolejność ma znaczenie

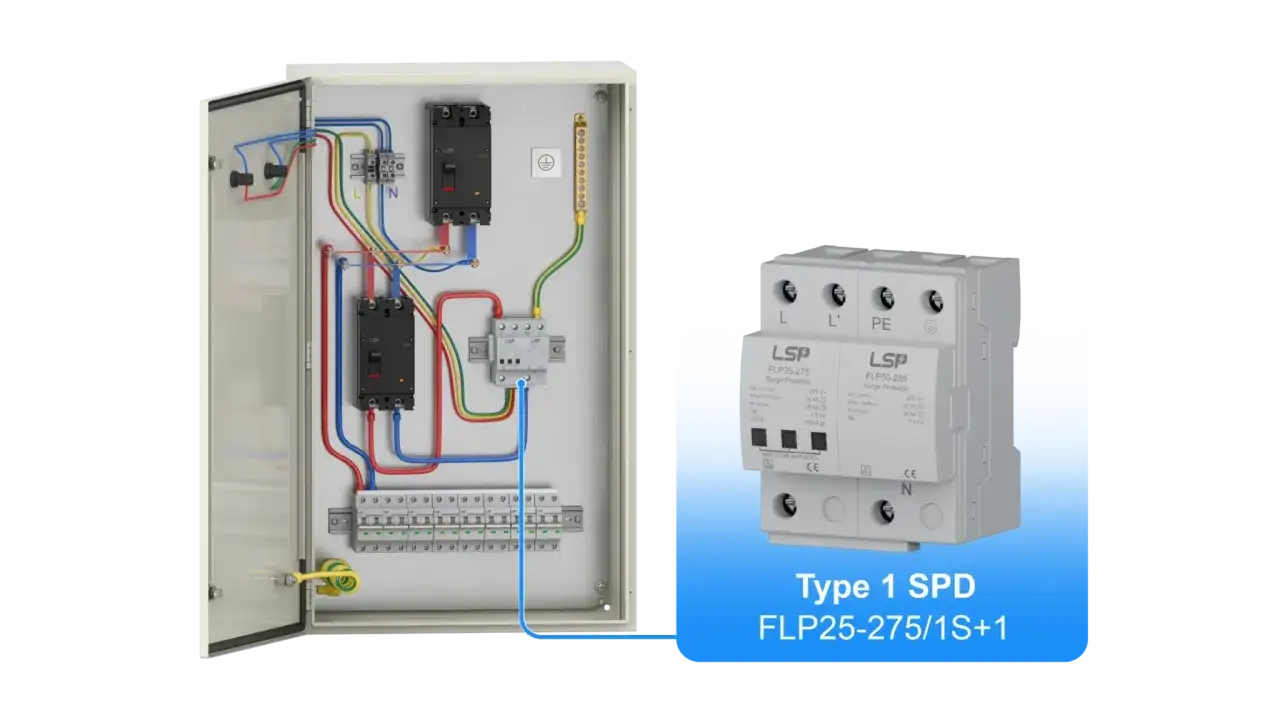

Najczęściej zaczynam od głównej rozdzielnicy, bo to tam energia wchodzi do budynku i tam ma sens pierwszy punkt przejęcia udaru. Dalej, jeśli instalacja jest rozbudowana, dokładam ochronę w podrozdzielnicach albo przy urządzeniach końcowych. Najkrótsza możliwa droga przewodów ma tu realne znaczenie; długie, zawijane połączenia pogarszają skuteczność i podnoszą napięcia resztkowe, czyli to, co ostatecznie „widzą” urządzenia.
| Miejsce montażu | Najczęstszy typ | Dlaczego to miejsce jest ważne |
|---|---|---|
| Wejście zasilania / główna rozdzielnica | 1 lub 1+2 | Tu przejmuje się największą energię i zabezpiecza całą instalację |
| Podrozdzielnica na piętrze, w garażu lub w części technicznej | 2 | Tu domyka się ochronę dla długich obwodów i lokalnych odbiorników |
| Przy kotle, pompie ciepła, automatyce lub sterowniku | 3 | Tu chroni się najbardziej wrażliwą elektronikę przed tym, co przeszło przez wcześniejsze stopnie |
W praktyce nie chodzi o to, by „upchnąć” jak najwięcej modułów w jednej szafie. Czasem lepszy efekt daje skoordynowany zestaw niż kilka przypadkowo dobranych elementów w tej samej obudowie. Zwracam też uwagę na połączenia wyrównawcze i uziemienie, bo bez nich nawet dobry sprzęt pracuje gorzej, niż powinien. To prowadzi prosto do pytania, co z ogrzewaniem, które dziś w wielu domach jest bardziej elektroniką niż klasyczną hydrauliką.
Dlaczego ogrzewanie i automatyka domu potrzebują osobnej uwagi
W domu z kotłem gazowym, pompą ciepła, ogrzewaniem podłogowym czy sterowaniem strefowym przepięcie nie musi zniszczyć całej instalacji, żeby sprawić kłopot. Czasem wystarczy uszkodzony zasilacz, moduł komunikacyjny albo elektronika w sterowniku, a efekt jest ten sam: ogrzewanie staje, serwis trzeba wezwać natychmiast, a awaria trafia w najgorszy możliwy moment, czyli zwykle zimą.
Najbardziej narażone są zwykle:
- sterowniki kotłów i pomp ciepła,
- pompy obiegowe i zawory z napędami,
- regulatory pokojowe i czujniki zewnętrzne,
- moduły komunikacyjne Wi-Fi, Ethernet lub magistralowe,
- automatyka strefowa do podłogówki,
- elementy współpracujące z fotowoltaiką lub magazynem energii, jeśli są częścią tego samego systemu.
W instalacjach grzewczych dobrze widać, że ochrona nie kończy się na samym zasilaniu. Jeśli sterowanie idzie po przewodach niskonapięciowych albo przez sieć danych, warto rozważyć ochronę także tych torów. W przeciwnym razie zasilanie może przejść bez problemu, a awaria pojawi się po stronie komunikacji. Z mojego punktu widzenia właśnie tu najłatwiej o fałszywe poczucie bezpieczeństwa: urządzenie „działa”, ale system nie działa w całości.
W domach z ogrzewaniem elektrycznym, pompą ciepła i smart home dobrze sprawdza się myślenie warstwowe. Zasilanie główne chroni rozdzielnica, lokalne obwody chroni kolejny stopień, a najczulsze moduły dostają ochronę końcową. To nie jest przesada, tylko rozsądny sposób ograniczenia ryzyka awarii, która potrafi zatrzymać cały system na kilka godzin albo dni. Skoro wiadomo już, co chronić, warto zobaczyć błędy, które najczęściej psują cały układ.
Najczęstsze błędy, które psują skuteczność całego układu
- Ograniczenie się do listwy przy telewizorze. To może pomóc lokalnie, ale nie chroni całej instalacji i nie zastępuje ochrony w rozdzielnicy.
- Wybór tylko typu 3. Taki element jest ostatnim stopniem, a nie jedyną linią obrony dla domu.
- Zbyt długie połączenia przewodów. Każdy zbędny odcinek pogarsza skuteczność i zwiększa ryzyko, że urządzenie końcowe zobaczy zbyt wysokie napięcie.
- Brak koordynacji między stopniami. Jeśli typ 1, 2 i 3 nie są zestawione sensownie, ochrona nie pracuje tak, jak zakłada producent i projektant.
- Pomijanie linii danych i sygnałowych. W nowoczesnym domu szkoda często zaczyna się od utraty komunikacji, a nie od spalonego zasilacza.
- Ignorowanie stanu urządzenia. Wiele modeli ma wskaźnik zużycia lub uszkodzenia; jeśli go lekceważysz, ochrona może być już tylko teoretyczna.
Jeśli miałbym wskazać jeden błąd, który widzę najczęściej, byłoby to kupowanie ochrony „na metry”, bez spojrzenia na cały układ. Dobre urządzenie w złym miejscu niewiele daje. Z kolei poprawnie zaprojektowany zestaw często działa cicho przez lata i przypomina o sobie dopiero wtedy, gdy trzeba wymienić wkład albo cały moduł po silnym udarze. To naturalnie prowadzi do kosztów, bo one zwykle decydują o tym, czy inwestor robi coś porządnie, czy tylko odhaczą temat.
Ile to kosztuje i kiedy wydatek naprawdę się opłaca
Na rynku w 2026 roku ceny są bardzo rozstrzelone, bo zależą od marki, liczby biegunów, zdolności odprowadzania energii, obecności sygnalizacji oraz tego, czy kupujesz sam moduł, czy komplet do konkretnej rozdzielnicy. W prostym domu jednorodzinnym sam materiał na ochronę główną może zamknąć się w kilku setkach złotych, ale przy rozbudowanym układzie z dodatkowymi stopniami i ochroną linii sygnałowych budżet rośnie zauważalnie.
| Zakres | Typowy budżet materiałowy | Kiedy to ma sens |
|---|---|---|
| Ochrona końcowa przy jednym odbiorniku | 150-260 zł | Przy komputerze, sterowniku, pojedynczym urządzeniu RTV albo module automatyki |
| Ochrona lokalna w rozdzielnicy | 30-730 zł | Gdy chcesz zabezpieczyć jeden obwód lub kilka grup odbiorników |
| Zestaw główny typu 1+2 | 360-1500 zł | W domu jednorodzinnym, małym obiekcie lub tam, gdzie chcesz połączyć dwa stopnie w jednym module |
| Rozbudowany układ z kilkoma liniami i automatyką | 1000-3000+ zł | W domu z pompą ciepła, fotowoltaiką, inteligentnym sterowaniem i dodatkowymi liniami danych |
Do tego dochodzi robocizna. W prostej rozdzielnicy montaż trwa zwykle od kilkudziesięciu minut do około 1-2 godzin, a przy przebudowie układu, dołożeniu stopni ochrony i pomiarach końcowych może zająć kilka godzin. Dla mnie uczciwy punkt odniesienia jest prosty: jeśli chronisz samą elektronikę za kilkaset lub kilka tysięcy złotych, a różnica w cenie ochrony wynosi często mniej niż koszt jednej poważniejszej naprawy, to rachunek zwykle broni się sam. Na końcu zostaje jeszcze jedna rzecz: w nowoczesnym domu samo zabezpieczenie zasilania bywa za mało.
Kiedy sama rozdzielnica nie wystarczy w nowoczesnym domu
Jeżeli budynek ma pompę ciepła, fotowoltaikę, wallbox, automatykę bramową, domofon, monitoring albo rozbudowany system smart home, ochrona musi objąć nie tylko zasilanie, ale też przewody sygnałowe. To właśnie one często łączą najwięcej elementów i potrafią wprowadzić przepięcie do urządzenia inną drogą niż sam tor zasilający. W praktyce oznacza to ochronę dla Ethernetu, magistrali komunikacyjnych, linii sterujących i elementów zewnętrznych, które biegną poza budynkiem.
W takim układzie nie myślę już o jednym produkcie, tylko o całym scenariuszu ochrony. Rozdzielnica główna bierze pierwszy удар, podrozdzielnice dopracowują poziom bezpieczeństwa, a urządzenia końcowe i linie danych domykają całość tam, gdzie elektronika jest najbardziej wrażliwa. Jeśli miałbym zostawić jedną praktyczną wskazówkę, byłaby taka: przy projekcie nowego domu albo modernizacji starego poproś elektryka nie tylko o dobór modułu, ale o prosty schemat całej ochrony przeciwprzepięciowej. W domu z ogrzewaniem, automatyką i elektroniką to właśnie taki schemat robi największą różnicę.
