Dobrze zaprojektowana instalacja elektryczna decyduje nie tylko o wygodzie, ale też o bezpieczeństwie i kosztach użytkowania domu. W praktyce chodzi o coś więcej niż gniazdka i lampy: liczy się układ przewodów, rozdzielnica, zabezpieczenia oraz to, czy sieć udźwignie kuchnię, ogrzewanie i przyszłe urządzenia. Poniżej pokazuję, jak patrzę na ten temat przy budowie i remoncie, gdzie warto przewidzieć rezerwę i jakie błędy najczęściej wychodzą dopiero po wprowadzeniu się.
Najważniejsze elementy to plan, obwody i zabezpieczenia
- Najpierw warto rozpisać wszystkie odbiorniki, a dopiero potem dobierać przewody, zabezpieczenia i liczbę obwodów.
- W domu sens ma osobne prowadzenie oświetlenia, kuchni, łazienki, techniki i urządzeń grzewczych.
- Rozdzielnica powinna mieć zapas miejsca, bo późniejsza rozbudowa bywa kłopotliwa i kosztowna.
- Przy pompie ciepła, ogrzewaniu podłogowym czy płycie indukcyjnej trzeba przewidzieć osobne zasilanie.
- Na koszt najmocniej wpływają liczba punktów, długość tras kablowych, materiał ścian i wyposażenie rozdzielnicy.

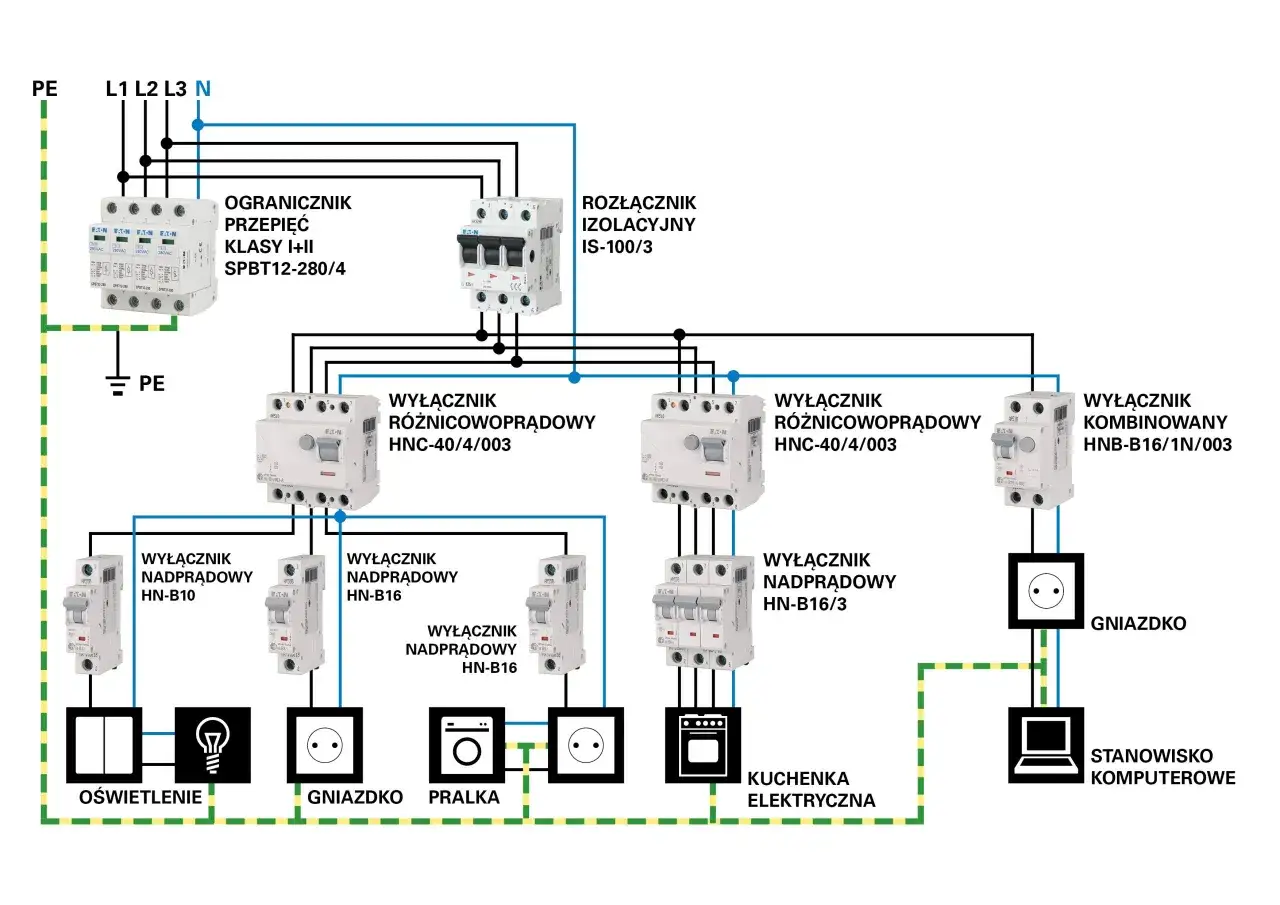

Z czego składa się domowa sieć zasilająca
Ja zawsze zaczynam od prostego podziału: energia musi najpierw trafić do budynku, potem zostać bezpiecznie rozdzielona, a na końcu zasilić konkretne punkty, urządzenia i systemy. Dlatego patrzę na cały układ nie jak na jeden „zbiór kabli”, tylko jak na zestaw współpracujących elementów, które mają przenieść prąd bez przeciążeń i bezpiecznie odłączyć obwód, gdy coś pójdzie nie tak.
W praktyce najważniejsze są: przyłącze i licznik, przewody prowadzone w ścianach i stropach, rozdzielnica, zabezpieczenia oraz osprzęt końcowy. W dobrze zaprojektowanym domu ważne są też połączenia wyrównawcze, czyli połączenie metalowych elementów w jeden wspólny system ochronny. To drobiazg, który dla bezpieczeństwa bywa ważniejszy niż efektowny osprzęt na ścianie.
| Element | Rola | Na co zwracam uwagę |
|---|---|---|
| Przyłącze i licznik | Doprowadzają energię do budynku i mierzą zużycie | Moc przyłączeniowa, dostęp serwisowy, miejsce montażu |
| Przewody | Przenoszą energię do punktów poboru | Przekrój, jakość izolacji, poprawna trasa prowadzenia |
| Rozdzielnica | Rozdziela zasilanie na obwody i mieści aparaturę ochronną | Wolne moduły, czytelne opisy, rezerwa na przyszłość |
| Zabezpieczenia nadprądowe | Chronią przed przeciążeniem i zwarciem | Dopasowanie do obciążenia i typu odbiorników |
| RCD | Wyłącznik różnicowoprądowy chroniący przed porażeniem | Podział na grupy, test działania, sensowna selektywność |
| Ogranicznik przepięć | Zmniejsza skutki przepięć i chroni elektronikę | Zwłaszcza przy automatyce, fotowoltaice i wrażliwym sprzęcie |
| Osprzęt końcowy | Gniazda, łączniki i punkty świetlne | Jakość, wygoda użycia, odpowiedni stopień ochrony IP w wilgoci |
Jeśli ten zestaw od początku jest przemyślany, później łatwiej dobrać obwody pod realne potrzeby domu. I właśnie od tego przechodzę dalej, bo sam osprzęt nie rozwiązuje problemu, gdy cały budynek jest źle podzielony na sekcje.
Jak zaplanować obwody, żeby dom działał bez nerwowych wyłączeń
Ja zawsze zaczynam od mapy codziennego użycia domu. Inaczej rozrysowuje się małe mieszkanie, a inaczej budynek z pompą ciepła, warsztatem, klimatyzacją i ładowarką auta. Największy błąd to łączenie zbyt wielu funkcji na jednym zabezpieczeniu, bo wtedy awaria jednego odbiornika potrafi wyłączyć pół domu.
W praktyce sens ma co najmniej podział na dwa obwody oświetleniowe, tak aby awaria jednego nie zostawiała całego budynku w ciemności. Dobrą zasadą jest też oddzielanie kuchni, łazienki, strefy technicznej i zewnętrznej. Im bardziej rozbudowany dom, tym większy sens ma osobna linia dla urządzeń, które pracują często albo pobierają dużo mocy.
| Strefa | Jak to rozdzielam | Dlaczego to ma sens |
|---|---|---|
| Oświetlenie | Co najmniej dwa obwody, w większym domu nawet trzy | Awaria nie gasi całego budynku i łatwiej znaleźć usterkę |
| Kuchnia | Osobne zasilanie dla blatu, piekarnika i płyty | To strefa z największym zagęszczeniem mocnych odbiorników |
| Łazienka | Wydzielone punkty i osprzęt dopasowany do wilgoci | Tu bezpieczeństwo i dobór stopnia ochrony mają szczególne znaczenie |
| Technika | Alarm, rekuperacja, brama, internet, monitoring | Urządzenia pomocnicze nie powinny zależeć od jednego przypadkowego obwodu |
| Zewnętrze | Oświetlenie ogrodu, tarasu, garażu i altany | Łatwiej wyłączyć strefę na czas serwisu bez wpływu na dom |
Ja patrzę na to jeszcze prościej: im więcej funkcji rozdzielę teraz, tym mniej kucia i szukania usterek później. Ten sam sposób myślenia przydaje się szczególnie wtedy, gdy dom ma współpracować z ogrzewaniem elektrycznym albo pompą ciepła, bo tam margines błędu jest dużo mniejszy.
Jak przygotować zasilanie pod ogrzewanie i inne mocne urządzenia
W domach, które mają ogrzewanie oparte na prądzie, nie wystarczy „po prostu dołożyć gniazdko”. Ja traktuję takie odbiorniki jak osobne projekty w ramach jednego budynku, bo ich pobór mocy, wymagania zabezpieczeń i sposób sterowania są zupełnie inne niż w przypadku zwykłej lampy czy telewizora.
Najważniejsza zasada jest prosta: duży odbiornik powinien mieć wydzielone zasilanie z rozdzielnicy, a w obwodzie nie powinny wisieć inne przypadkowe urządzenia. To dotyczy zwłaszcza pompy ciepła, elektrycznego ogrzewania podłogowego, kotła elektrycznego i płyty indukcyjnej. Przy niektórych rozwiązaniach liczy się też liczba faz, więc projekt trzeba dopasować do mocy i instrukcji producenta.
| Urządzenie | Jak je zasilać | Co sprawdzić przed montażem |
|---|---|---|
| Pompa ciepła | Osobny obwód z rozdzielnicy, często z dedykowanym zabezpieczeniem | Moc przyłączeniową, liczbę faz, miejsce dla zabezpieczeń i sterowania |
| Elektryczne ogrzewanie podłogowe | Wydzielone zasilanie z termostatem i czujnikiem temperatury | Łączną moc strefy, układ podłogi i przewidziane sterowanie |
| Kocioł elektryczny | Osobna linia o odpowiednim przekroju i zabezpieczeniu | Prąd rozruchowy, moc grzałek i miejsce montażu w kotłowni |
| Płyta indukcyjna | Własny obwód, często zasilany trójfazowo | Instrukcję producenta i dopasowanie zabezpieczenia do mocy urządzenia |
| Ładowarka do auta | Osobny obwód i zapas mocy w rozdzielnicy | Przyszłe obciążenie domu, bo to często zmienia całą kalkulację mocy |
Przy zmianie wyposażenia domu zawsze sprawdzam, czy stara infrastruktura naprawdę to udźwignie. Sam fakt, że „da się podłączyć”, nie znaczy jeszcze, że układ będzie pracował bezpiecznie i bez ciągłego przeciążania. Jeśli dom ma działać wygodnie przez lata, zapas mocy i osobne linie do grzania są po prostu rozsądne.
Ile kosztuje wykonanie i co podbija rachunek
Jeśli ktoś pyta mnie o budżet, nie podaję jednej liczby, tylko widełki. Dla domu o powierzchni około 100 m² sama robocizna za standardowy zakres prac często mieści się w granicach 10-20 tys. zł, a materiały potrafią dołożyć kolejne 10-20 tys. zł. W praktyce daje to zwykle 20-40 tys. zł za całość, choć przy bardziej rozbudowanym projekcie kwota rośnie szybciej, niż wielu inwestorów zakłada na starcie.
Wycena zależy przede wszystkim od liczby punktów, długości tras kablowych, rodzaju ścian i wyposażenia rozdzielnicy. Bardzo dużo zmienia też to, czy wchodzą dodatkowe systemy: odgromówka, alarm, brama, ogród, płyta indukcyjna, kotłownia czy osobne zasilanie pod automatykę. Sama dokumentacja projektowa dla domu 100-150 m² to często 1500-4000 zł, a rozbudowana rozdzielnica z aparaturą może kosztować od kilkuset do kilku tysięcy złotych.
| Pozycja | Typowy zakres | Co wpływa na cenę |
|---|---|---|
| Projekt | 1500-4000 zł | Wielkość domu, liczba obwodów, stopień rozbudowania instalacji |
| Rozdzielnica | 700-2000 zł za uzbrojenie, więcej przy dużych systemach | Ilość modułów, markowe aparaty, rezerwa na przyszłą rozbudowę |
| Bruzdowanie | 3-5 zł/mb w gazobetonie i porothermie, 7-13 zł/mb w cegle, 12-40 zł/mb w betonie | Twardość ściany i trudność prowadzenia tras |
| Robocizna | 10-20 tys. zł dla standardowego domu około 100 m² | Liczba punktów, region, termin realizacji i stopień skomplikowania |
| Materiały | 10-20 tys. zł i więcej | Jakość przewodów, osprzętu, zabezpieczeń i automatyki |
Jeśli do tego dochodzi podłączenie sprzętów, trzeba liczyć dodatkowe kwoty. Podłączenie płyty indukcyjnej lub piekarnika to zwykle kilkaset złotych, a kocioł elektryczny potrafi kosztować wyraźnie więcej, bo wymaga większego zakresu prac i odpowiedniego zabezpieczenia. Najdroższe nie jest samo „przykręcenie gniazdka”, tylko poprawne przygotowanie całego systemu pod realne obciążenie.
Najczęstsze błędy, które wychodzą dopiero po remoncie
Najwięcej problemów widzę nie wtedy, gdy coś jest spektakularnie źle zrobione, ale wtedy, gdy projekt był po prostu zbyt ciasny. Budynek działa, ale po kilku miesiącach zaczynają się wybijania zabezpieczeń, brak miejsca w rozdzielnicy i nerwowe dokładanie kolejnych obejść. To zawsze oznacza, że oszczędzano na planie, a nie na samym prądzie.
W praktyce najczęściej powtarzają się te same błędy: za mało obwodów, za mała rozdzielnica, brak rezerwy na rozbudowę, wspólne zasilanie dla urządzeń technicznych i gniazd ogólnych, źle dobrane zabezpieczenia oraz brak czytelnych opisów. Do tego dochodzi jeszcze lekceważenie stref wilgotnych. W łazience i na zewnątrz znaczenie ma stopień ochrony IP, czyli odporność obudowy na kurz i wilgoć.
| Błąd | Skutek | Lepsze rozwiązanie |
|---|---|---|
| Za mało obwodów | Jedno wyłączenie odcina zbyt dużą część domu | Rozdzielić strefy i mocne odbiory na osobne linie |
| Brak rezerwy w rozdzielnicy | Każda rozbudowa kończy się przeróbką | Zostawić wolne moduły od razu przy wykonaniu |
| Mieszanie odbiorników technicznych z ogólnymi | Awarie trudniej zlokalizować i naprawić | Oddzielić kotłownię, automatykę, bramę i rekuperację |
| Złe dopasowanie zabezpieczeń | Przegrzewanie, zadziałania lub brak ochrony | Dobierać aparaturę do rzeczywistego obciążenia |
| Brak opisów i schematu | Serwis i naprawy trwają dłużej | Opisać każdy obwód i zachować dokumentację |
| Zaniedbanie stref wilgotnych | Większe ryzyko awarii i problemów z bezpieczeństwem | Dobierać osprzęt o właściwym IP i właściwie prowadzić przewody |
Jak dbać o cały układ przez lata, żeby nie zaskoczył w najgorszym momencie
Po odbiorze budynku temat nie znika. Najrozsądniej zakładam, że instalację trzeba nie tylko dobrze wykonać, ale też regularnie sprawdzać. W praktyce okresowe pomiary i kontrola stanu technicznego są potrzebne co najmniej raz na 5 lat, a przy intensywnym użytkowaniu albo po większej modernizacji warto zrobić je wcześniej.
Ja zwracam uwagę przede wszystkim na objawy, które często poprzedzają większą awarię: ciepłe gniazdka, migotanie światła, zapach przegrzania, częste wyzwalanie zabezpieczeń albo buczenie z rozdzielnicy. Jeśli coś takiego się pojawia, nie odkładam diagnozy na później. Wystarczy jeden luźny styk, żeby problem urósł z drobnej usterki do realnego zagrożenia.W domu dobrze jest też trzymać prosty schemat rozdzielnicy, opis obwodów i protokoły pomiarów. To oszczędza czas przy każdej rozbudowie, naprawie albo montażu nowego urządzenia. Gdy planuję kolejne prace, zostawiam też zapas miejsca w rozdzielnicy i wolne możliwości pod przyszłe obwody, bo to zwykle tańsze niż późniejsze przeróbki.
Jeśli budujesz dom albo robisz generalny remont, ja patrzę na elektrykę i ogrzewanie jak na jeden wspólny projekt. Dobrze rozpisane obwody, sensowny zapas mocy, porządna rozdzielnica i regularne pomiary dają więcej spokoju niż najbardziej efektowny osprzęt na ścianie, a to właśnie spokój najczęściej okazuje się najlepszą inwestycją na lata.
