Dolne podłączenie grzejnika ma sens wtedy, gdy instalacja ma być czysta wizualnie, a przewody mają zniknąć w podłodze albo ścianie, ale sam montaż nadal musi być bezbłędny. W tym artykule pokazuję, jak działa podłączenie grzejnika od dołu, kiedy rzeczywiście daje przewagę, jak dobrać zawór i rozstaw przyłączy oraz na czym najczęściej potykają się osoby robiące taki montaż pierwszy raz. Dorzucam też liczby, które pomagają ocenić wysokość montażu, ryzyko spadku wydajności i realny koszt armatury.
Najważniejsze informacje o dolnym podłączeniu
- Najczęściej spotkasz rozstaw 50 mm między osiami dolnych przyłączy, ale przed zakupem zawsze sprawdzam instrukcję konkretnego modelu.
- Pomylenie zasilania z powrotem potrafi obniżyć moc grzejnika o ponad 30%, więc kierunek przepływu ma znaczenie praktyczne, nie tylko techniczne.
- Bezpieczna wysokość montażu to zwykle około 100 mm od podłogi i parapetu; przy ciasnym remoncie można zejść do 70-100 mm, ale kosztem wydajności lub większego grzejnika.
- Dolne podłączenie najlepiej działa w instalacjach z wymuszonym obiegiem i dobrze dobraną armaturą, a nie w układach, które „jakoś” mają działać po przeróbce.
- Armatura i robocizna zwykle kosztują mniej niż sam grzejnik, ale to właśnie one najczęściej decydują o komforcie i bezawaryjności.
Na czym polega dolne zasilanie grzejnika

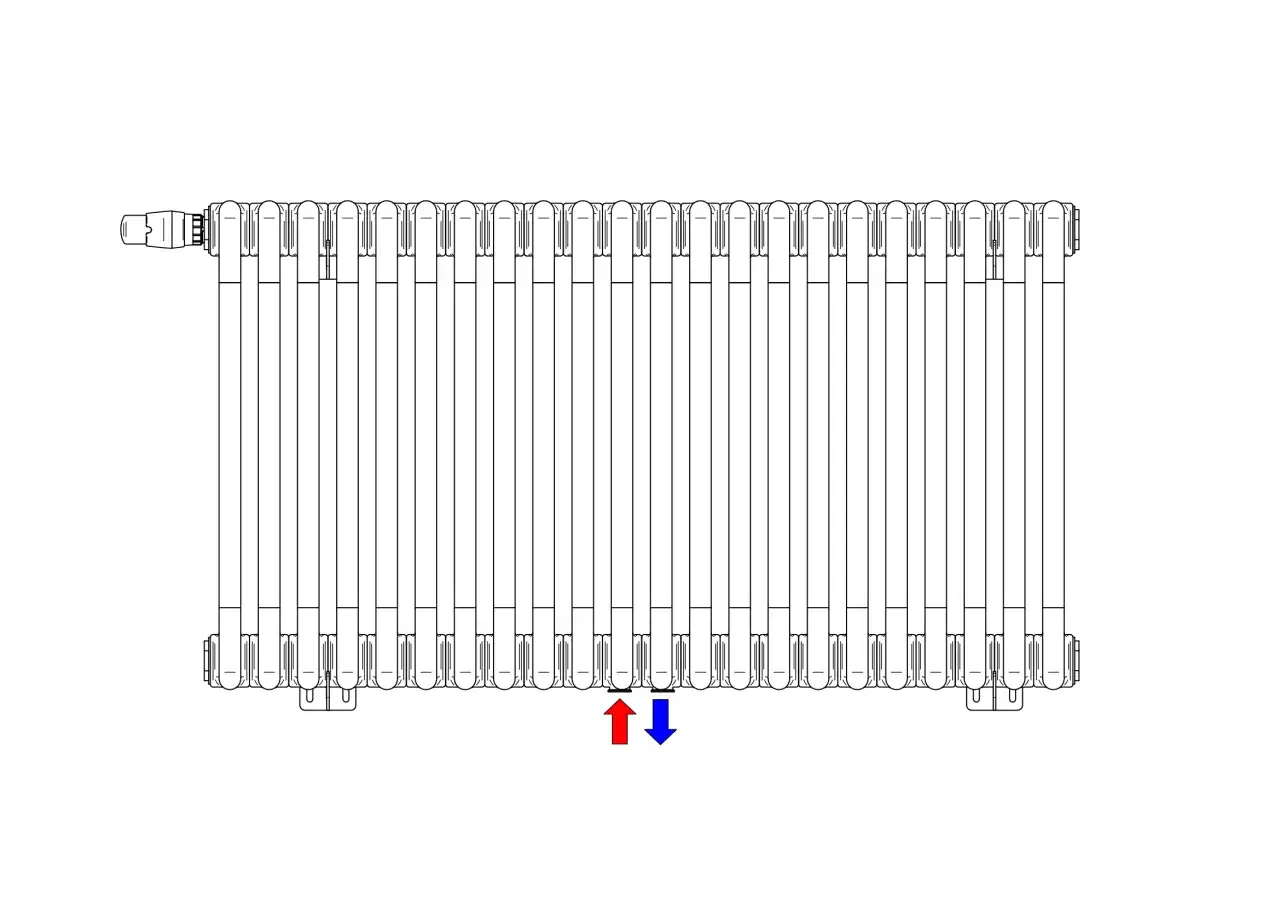

W praktyce dolne zasilanie oznacza, że oba przyłącza są wyprowadzone od spodu grzejnika i współpracują z odpowiednim blokiem zaworowym albo wkładką zaworową, czyli elementem regulującym przepływ wody. Najczęściej spotykam tu rozwiązania z rozstawem 50 mm, ale nie każdy model działa tak samo: jedne są fabrycznie przygotowane do takiego montażu, inne wymagają dedykowanego zestawu przyłączeniowego. To ważne, bo od tego zależy nie tylko estetyka, lecz także kierunek przepływu i możliwość późniejszej regulacji.
W praktyce rozróżniam trzy warianty: grzejnik panelowy z fabrycznym dolnym przyłączem, model dekoracyjny z blokiem zaworowym oraz grzejnik łazienkowy, do którego dobiera się zestaw 50 mm. Z zewnątrz wyglądają podobnie, ale hydraulicznie to już inne rozwiązania. Ja zawsze zaczynam od sprawdzenia instrukcji producenta, bo właśnie tam widać, czy dany model pracuje w układzie centralnym, lewym czy prawym.
W dokumentacji producentów takie grzejniki są zwykle przewidziane do instalacji z wymuszonym obiegiem, czyli wspomaganym pompą, a nie do przypadkowych przeróbek starego układu. To prowadzi prosto do pytania, kiedy taki układ jest rozsądnym wyborem, a kiedy tylko ładnie wygląda na papierze.
Kiedy ten układ ma sens, a kiedy lepiej wybrać inny
Najlepiej sprawdza się tam, gdzie rury mają wejść wprost z podłogi lub z niskiej strefy ściany, a sam grzejnik ma zostać możliwie dyskretny. Z kolei w starszych instalacjach albo przy bardzo długich korpusach trzeba patrzeć szerzej niż tylko na sam punkt przyłączenia.
| Sytuacja | Czy dolne podłączenie ma sens | Co sprawdzić przed zakupem |
|---|---|---|
| Nowa instalacja z rurami ukrytymi w podłodze | Tak | Rozstaw 50 mm, typ zaworu i położenie zasilania oraz powrotu |
| Remont bez kucia ścian, gdy przewody już wychodzą nisko | Tak, jeśli model pasuje | Czy producent przewidział wersję lewą, prawą lub centralną |
| Stary układ grawitacyjny | Ostrożnie | Opory hydrauliczne i realna wydajność całego obiegu |
| Bardzo długi grzejnik | Niekoniecznie | Czy lepszy nie będzie układ przepływowy albo inne prowadzenie wody |
| Instalacja niskotemperaturowa | Tak | Czy grzejnik ma wystarczający zapas mocy przy rzeczywistych parametrach pracy |
Jeśli mam sprowadzić to do jednego zdania, wybieram dolne podłączenie wtedy, gdy porządek wizualny idzie w parze z poprawną hydrauliką. Gdy któryś z tych dwóch warunków nie jest spełniony, lepiej poświęcić trochę estetyki niż później walczyć z niedogrzaniem albo szumem zaworu. A skoro wybór jest już jasny, czas przejść do samego montażu.
Jak wykonać montaż krok po kroku
Ja zaczynam od instrukcji producenta i od sprawdzenia, czy mam właściwy zestaw zaworowy. W dolnym podłączeniu bardzo łatwo pomylić elementy, które na pierwszy rzut oka wyglądają podobnie, a później pracują zupełnie inaczej. Dla porządku trzymam się prostego schematu.
- Sprawdzam model grzejnika i armaturę. Upewniam się, że mam wariant z dolnym przyłączem albo zestaw przewidziany do konkretnego korpusu. Jeśli producent podaje lewy lub prawy układ, nie próbuję go „obejść” uniwersalnymi trójnikami.
- Wyznaczam wysokość montażu. Dobrym punktem odniesienia jest około 100 mm od podłogi i parapetu. Jeśli warunki remontowe są trudne, można zejść do 70-100 mm, ale poniżej tej strefy zwykle trzeba liczyć się z niższą wydajnością albo wyższym grzejnikiem.
- Mocuję wsporniki i ustawiam grzejnik w poziomie. Nawet niewielkie przekoszenie utrudnia odpowietrzenie i może powodować odgłosy pracy. Tu nie ma miejsca na „na oko”.

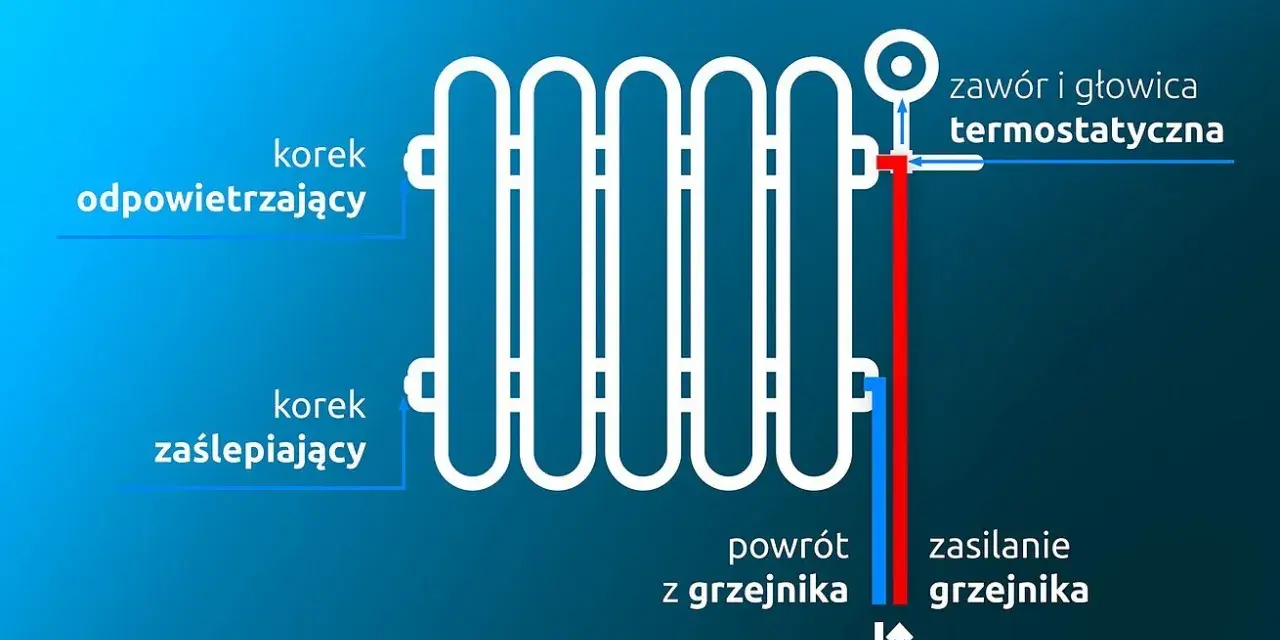

- Podłączam zasilanie i powrót zgodnie z oznaczeniami. W wielu modelach osie przyłączy są odsunięte od boku grzejnika o 80 mm i 30 mm, co daje rozstaw 50 mm. To właśnie na tym etapie najłatwiej zamienić strony.
- Nie wymuszam położenia rur. Rury mają dojść do zaworu naturalnie, bez naprężenia. Napięty odcinek po nagrzaniu zaczyna pracować, a czasem też hałasować.
- Odpowietrzam instalację i robię próbę szczelności. Odpowietrznik, czyli mały zaworek do usuwania powietrza, musi mieć dostęp. Po napełnieniu instalacji sprawdzam po kolei wszystkie połączenia.
- Testuję pracę na gorąco. Po kilkunastu minutach widzę, czy grzejnik nagrzewa się równomiernie, a głowica termostatyczna reaguje płynnie.
Jeśli montaż odbywa się przed wykończeniem wnętrza, zostawiam też fabryczne zabezpieczenie do końca prac. Lakier i krawędzie grzejnika dużo łatwiej uszkodzić w trakcie remontu, niż potem naprawić bez śladu. To właśnie na tym etapie rodzą się najczęstsze błędy.
Najczęstsze błędy, które psują efekt
Najczęściej psują efekt nie drobne niedoróbki estetyczne, tylko rzeczy, które od razu uderzają w wydajność. W praktyce widzę kilka powtarzalnych błędów, z których każdy później kosztuje czas i nerwy.
- Pomylenie zasilania z powrotem. To najpoważniejszy błąd. Może obniżyć moc grzejnika o ponad 30%, a do tego wywołać stuki lub szumy na zaworze.
- Zbyt niska wysokość montażu. Gdy grzejnik wisi zbyt blisko podłogi albo parapetu, przepływ powietrza słabnie i urządzenie oddaje ciepło mniej efektywnie.
- Brak ustawienia wstępnego zaworu. Nastawa wstępna, czyli ograniczenie przepływu ustawiane na zaworze, pomaga zrównoważyć instalację. Bez niej jeden grzejnik może grzać za mocno, a inny za słabo.
- Niekompatybilny zestaw przyłączeniowy. Zdarza się, że ktoś kupuje armaturę „pasującą prawie na pewno”, a później okazuje się, że nie zgadza się gwint, orientacja albo sposób serwisu.
- Sztywno poprowadzone rury. Naprężenie przenosi się na przyłącza, co po czasie kończy się hałasem, mikronieszczelnością albo problemami przy demontażu.
- Brak odpowietrzenia po uruchomieniu. Jeśli w instalacji zostanie powietrze, grzejnik pracuje nierówno i często słychać charakterystyczne przelewanie.
Przy bardzo długich modelach warto też pamiętać, że sam punkt wejścia rur nie rozwiązuje wszystkiego. Gdy grzejnik ma ponad 2 metry długości albo jest dłuższy niż czterokrotność swojej wysokości, przepływ trzeba rozplanować bardziej świadomie niż w zwykłym panelu. Jeżeli montaż ma być bezproblemowy, trzeba jeszcze dobrze dobrać sam grzejnik i armaturę.
Jak dobrać grzejnik i armaturę do instalacji
Przy doborze nie patrzę wyłącznie na wygląd. Najpierw sprawdzam moc przy realnych parametrach pracy, potem typ przyłącza, a dopiero na końcu kolor i detal wykończenia. To jest rozsądniejsza kolejność niż odwrotna, bo ładny grzejnik z za słabą wydajnością szybko przestaje cieszyć.
| Element | Na co patrzeć | Dlaczego to ważne |
|---|---|---|
| Grzejnik | Typ przyłącza, moc przy rzeczywistych parametrach, wysokość i długość | Nie każdy model z dolnym wejściem daje ten sam przepływ i tę samą wydajność |
| Zestaw przyłączeniowy | Rozstaw 50 mm, kierunek lewy/prawy, możliwość odcięcia i opróżniania | Źle dobrany zestaw utrudnia montaż i późniejszy serwis |
| Głowica termostatyczna | Kompatybilność gwintu i dostęp do głowicy | Głowica zasłonięta meblem albo zasłoną reguluje temperaturę zbyt słabo |
| Rury | Materiał, średnica i odporność na naprężenia | Przyłącze dolne źle znosi sztywne prowadzenie rur bez kompensacji |
Jeśli instalacja pracuje z pompą ciepła albo w niższych parametrach zasilania, zwracam uwagę na moc przy tych samych warunkach porównawczych. Pierwsza liczba oznacza zasilanie, druga powrót, trzecia temperaturę w pokoju, więc porównywanie katalogów „na oko” nie ma sensu. To, co wygląda dobrze przy 75/65/20, przy 55/45/20 może już być po prostu za słabe.
W układzie dwururowym taki montaż jest najprostszy. W jednorurze trzeba sprawdzić, czy wybrany zestaw ma bypass, czyli obejście pozwalające części wody płynąć dalej mimo zamkniętego grzejnika, oraz czy producent dopuszcza taki sposób pracy. Gdy wybór jest już domknięty, warto jeszcze policzyć realny koszt całego rozwiązania.
Ile kosztuje takie rozwiązanie i od czego zależy cena
Na koszt patrzę szerzej niż tylko przez cenę samego grzejnika. Dolne podłączenie zwykle wymaga lepszej armatury, czasem też bardziej precyzyjnej robocizny, a to potrafi mocno zmienić końcową kwotę. Orientacyjnie wygląda to tak:
| Pozycja | Orientacyjny koszt | Kiedy rośnie |
|---|---|---|
| Prosty zestaw przyłączeniowy 50 mm | 100-300 zł | Przy markowych, kolorowych albo dekoracyjnych wersjach |
| Głowica i armatura termostatyczna | 60-250 zł | Gdy potrzebny jest zestaw z odcięciem, opróżnianiem lub maskowaniem |
| Robocizna prostego montażu | Około 100-200 zł | Przy nowym wyprowadzeniu bez kucia i bez przeróbek |
| Robocizna z przeróbką rur | 300-500 zł | Gdy trzeba poprawiać odległości, kąt wyjścia lub rozstaw |
W bardziej dekoracyjnych zestawach sama armatura potrafi dojść do 400-900 zł, zwłaszcza gdy w grę wchodzą wersje kolorowe albo lepiej zabudowane. To nie jest miejsce, na którym oszczędzałbym na siłę, bo zły zestaw przyłączeniowy szybko odbija się na komforcie użytkowania, a potem na kosztach poprawki. Po montażu zostaje już tylko sprawdzenie pracy na gorąco.
Co sprawdzić przed zabudową i po pierwszym grzaniu
Po uruchomieniu nie patrzę wyłącznie na to, czy grzejnik grzeje. Sprawdzam też, czy układ pracuje cicho, równomiernie i bez ukrytych naprężeń, bo właśnie wtedy wychodzą niedopatrzenia, których nie widać na etapie montażu.
- czy oba przewody przy grzejniku są podłączone zgodnie z oznaczeniami,
- czy zawór termostatyczny reaguje płynnie i nie stuka,
- czy grzejnik odpowietrzył się do końca,
- czy głowica ma swobodny dostęp powietrza, a nie jest zasłonięta zasłoną albo obudową,
- czy po kilkunastu minutach ciepło rozkłada się równomiernie na całej powierzchni.
Jeżeli po jednym lub dwóch cyklach grzania nadal słychać szumy albo wrażenie „przydławienia”, problem zwykle leży w przepływie, nastawie wstępnej albo kierunku podłączenia, a nie w samym grzejniku. I właśnie dlatego przy dolnym zasilaniu lepiej poświęcić dodatkowe 15 minut na kontrolę niż potem wracać do całej instalacji.
