Różnicówka wygląda niepozornie, ale w praktyce to jeden z ważniejszych elementów ochrony w domu i w małej instalacji usługowej. Poniżej rozpisuję, jak czytać schemat podłączenia, jak podłączyć różnicówkę poprawnie w rozdzielnicy oraz na co uważać, żeby urządzenie naprawdę chroniło, a nie tylko zajmowało miejsce na szynie DIN. Zwracam też uwagę na dobór typu i czułości, bo przy ogrzewaniu elektrycznym, elektronice i obwodach wilgotnych te szczegóły robią największą różnicę.
Najkrócej rzecz ujmując, różnicówka działa tylko wtedy, gdy wszystkie przewody czynne przechodzą przez jej zaciski, a przewód ochronny PE omija aparat.
- Faza i neutralny muszą przechodzić przez RCD razem, a nie osobno.
- PE nie prowadzi się przez różnicówkę; trafia na osobną listwę ochronną.
- W obwodach z elektroniką zwykle lepiej sprawdza się typ A niż AC.
- 30 mA to najczęstsza czułość dla ochrony dodatkowej osób.
- Neutrali po stronie wyjściowej nie wolno mieszać między różnymi RCD.
- Przycisk test warto sprawdzać regularnie, najlepiej co miesiąc.
Co robi wyłącznik różnicowoprądowy i czego od niego nie oczekiwać
Ja patrzę na różnicówkę bardzo prosto: ma ona pilnować, czy prąd, który wypływa przewodem fazowym, wraca dokładnie takim samym torem przez przewód neutralny. Jeśli część prądu „ucieka” inną drogą, na przykład przez obudowę urządzenia, wilgotne podłoże albo ciało człowieka, aparat wykrywa różnicę i odłącza zasilanie.
To jednak nie jest zamiennik wyłącznika nadprądowego. Różnicówka nie chroni przed przeciążeniem i zwarciem tak jak bezpiecznik automatyczny lub wkładka topikowa. W praktyce oba urządzenia powinny ze sobą współpracować: nadprądowy zabezpiecza przewody i obwód, a RCD reaguje na upływ prądu do ziemi. W dokumentacjach producentów, takich jak Eaton czy Legrand, ta różnica jest pokazana bardzo wyraźnie, bo bez niej łatwo zbudować instalację, która wygląda poprawnie, ale działa tylko połowicznie.
Warto też pamiętać o przycisku testowym. To prosty element, ale dzięki niemu można sprawdzić, czy mechanizm zadziałania nadal pracuje. W dobrej instalacji nie traktuję go jako ozdoby, tylko jako regularny punkt kontroli.
Skoro wiadomo już, co robi aparat, przechodzę do tego, jak rozumieć sam schemat podłączenia w rozdzielnicy.

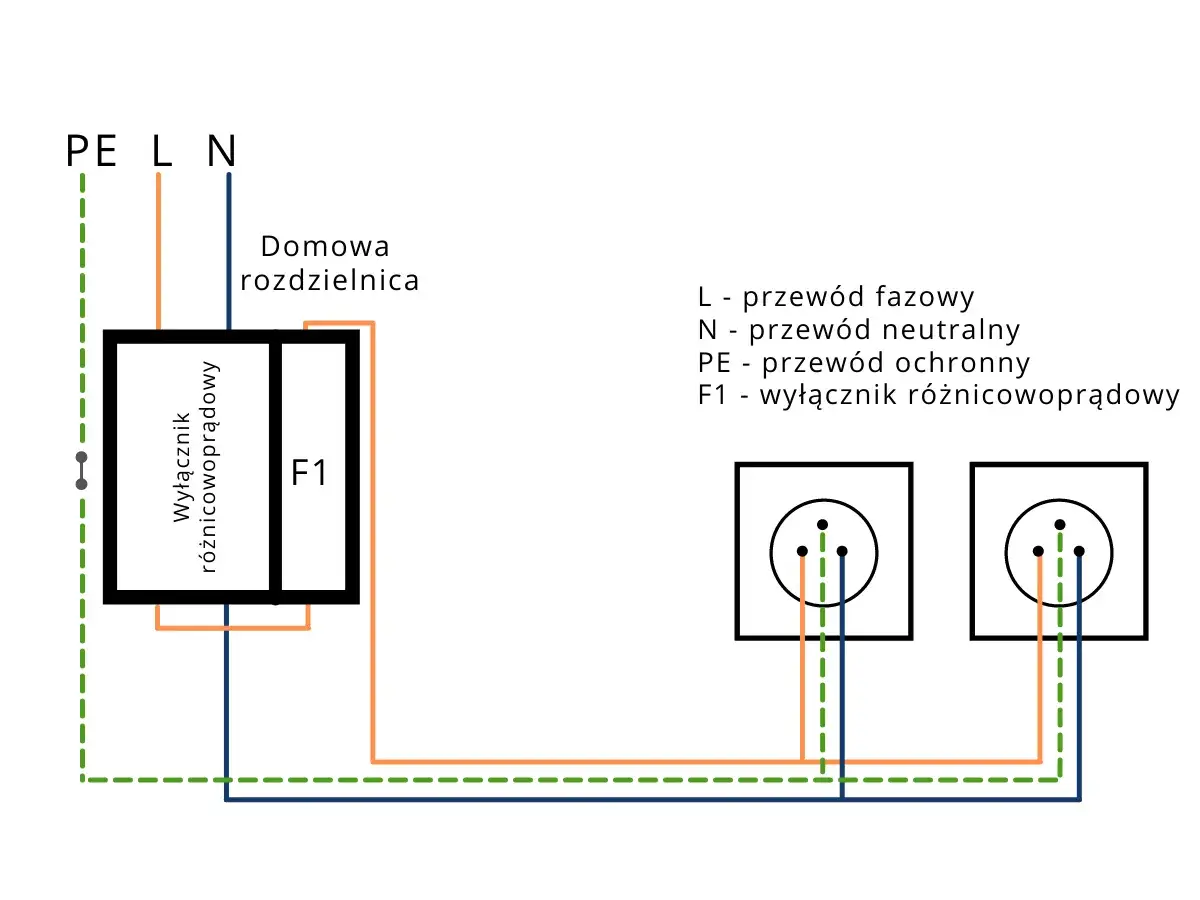

Jak czytać schemat podłączenia w rozdzielnicy
Najważniejsza zasada jest taka, że wszystkie przewody czynne danego obwodu muszą przechodzić przez ten sam wyłącznik różnicowoprądowy. W instalacji jednofazowej są to zwykle przewód fazowy L i neutralny N, a w trójfazowej L1, L2, L3 oraz N. Przewód ochronny PE nie przechodzi przez RCD, tylko trafia na listwę ochronną w rozdzielnicy.
W praktyce spotykam dwa podstawowe układy: aparat 2-biegunowy dla obwodów jednofazowych i 4-biegunowy dla trójfazowych. Na obudowie zwykle są oznaczenia wejścia i wyjścia, czasem także górnego i dolnego toru zasilania. Nie zakładałbym jednak niczego „z rozpędu” - część aparatów ma konkretne zalecenia producenta, a część dopuszcza zasilanie z góry albo z dołu. Zawsze sprawdzam oznaczenia na samym urządzeniu i w instrukcji.
| Element | Jak go traktować | Dlaczego to ważne |
|---|---|---|
| L / L1 / L2 / L3 | Przechodzą przez RCD | Różnicówka porównuje prąd w przewodach czynnych |
| N | Przechodzi przez RCD i trafia na osobną listwę N dla tego aparatu | Neutralny nie może mieszać się z innymi obwodami po stronie wyjściowej |
| PE | Omija RCD i idzie na listwę ochronną | To przewód ochronny, nie roboczy |
| Przycisk test | Służy do sprawdzenia mechanizmu zadziałania | Umożliwia szybki test bez symulowania awarii |
Jeśli instalacja jest trójfazowa, dochodzi jeszcze jedna praktyczna rzecz: po stronie wyjściowej neutralny nie może być połączony z neutralnymi innych grup zabezpieczonych inną różnicówką. To jeden z najczęstszych powodów dziwnego, trudnego do wytłumaczenia wyzwalania aparatu. Dalej pokażę, jak wygląda montaż w rozsądnej kolejności, bez chaosu w przewodach.
Jak podłączyć różnicówkę krok po kroku
Zakładam tu pracę przez osobę z odpowiednimi uprawnieniami i doświadczeniem. To nie jest miejsce na eksperymenty, bo jeden błąd w rozdzielnicy potrafi unieważnić całą ochronę albo stworzyć nowe zagrożenie. Sam schemat nie jest skomplikowany, ale wymaga konsekwencji.
- Odłącz zasilanie całej rozdzielnicy i upewnij się, że obwody nie są pod napięciem.
- Sprawdź układ sieci i to, czy masz obwód jednofazowy, czy trójfazowy. W starszych instalacjach TN-C trzeba najpierw wykonać poprawny rozdział PEN na PE i N, a dopiero potem prowadzić dalsze podłączenia.
- Wybierz właściwy aparat - 2P dla jednofazy albo 4P dla trzech faz, z parametrami zgodnymi z obciążeniem i dokumentacją urządzeń.
- Podłącz zasilanie i wyjście zgodnie z oznaczeniami LINE/LOAD albo 1/2, nie zgadując kierunku na oko.
- Poprowadź wszystkie przewody czynne danego obwodu przez ten sam aparat. Neutralny z obwodu za RCD trafia na oddzielną listwę N przypisaną do tej grupy.
- Przewód PE prowadź osobno na listwę ochronną, bez przechodzenia przez aparat różnicowoprądowy.
- Dokręć zaciski momentem podanym przez producenta. Zbyt luźny styk w rozdzielnicy to proszenie się o grzanie i awarie.
- Sprawdź działanie przyciskiem test i, jeśli to instalacja docelowa, wykonaj pomiary ochronne.
W rozdzielnicach, w których obwodów jest więcej, często lepszym rozwiązaniem niż jeden wspólny RCD jest kilka osobnych aparatów albo RCBO, czyli połączenie różnicówki i zabezpieczenia nadprądowego w jednym module. Dzięki temu awaria jednego obwodu nie wyłącza całego domu, co w praktyce ma większą wartość niż pozorna oszczędność miejsca. To prowadzi wprost do najczęstszych pomyłek, które widzę przy montażu.
Najczęstsze błędy, które od razu psują działanie ochrony
Najbardziej problematyczne błędy są zaskakująco proste. Nie chodzi o egzotyczne awarie, tylko o kilka powtarzalnych pomyłek, które powodują, że różnicówka wybija bez powodu albo przestaje chronić tak, jak powinna.
- Mieszanie neutralnych z różnych obwodów za jedną różnicówką. To klasyk, który powoduje nieczytelne wyzwalanie aparatu.
- Przeprowadzenie PE przez RCD albo wspólne łączenie PE z N po stronie wyjściowej. Tego nie robi się w poprawnej instalacji.
- Dobór typu AC tam, gdzie są urządzenia z elektroniką. W nowych instalacjach typ A jest zwykle bezpieczniejszym punktem wyjścia.
- Zły układ biegunów w instalacji trójfazowej, na przykład użycie 2P zamiast 4P tam, gdzie trzeba objąć wszystkie przewody czynne.
- Swobodne zamienianie strony zasilania i odbioru bez sprawdzenia instrukcji. Nie każdy aparat to dopuszcza.
- Zbyt mały podział obwodów. Jeden RCD dla całego domu jest tani na starcie, ale później potrafi wyłączyć lodówkę, oświetlenie i ogrzewanie naraz.
Jeżeli różnicówka wybija po podłączeniu konkretnego urządzenia, nie zakładam od razu uszkodzenia aparatu. Najpierw sprawdzam, czy nie ma błędu w neutralnym, czy przewody nie są zamienione oraz czy sam odbiornik nie generuje zbyt dużego prądu upływu. W obwodach z grzałkami, pompami ciepła, matami grzewczymi czy elektroniką sterującą to potrafi być różnica między stabilną pracą a ciągłymi zadziałaniami. Następny krok to dobór właściwego typu i czułości do konkretnego zastosowania.
Jak dobrać typ i czułość do domu, łazienki i ogrzewania elektrycznego
Dobór RCD nie kończy się na pytaniu „czy 30 mA wystarczy”. Liczy się też typ aparatu, czyli to, jakie przebiegi prądu różnicowego potrafi wykryć. W skrócie: typ AC reaguje na sinusoidalne prądy przemienne, typ A dodatkowo na pulsujący prąd stały, typ F radzi sobie lepiej z niektórymi urządzeniami z elektroniką, a typ B jest przeznaczony do aplikacji, w których mogą pojawić się gładkie składowe DC lub bardziej wymagające układy, na przykład falowniki i część systemów ładowania.
| Sytuacja | Najczęstszy wybór | Dlaczego |
|---|---|---|
| Gniazda i oświetlenie w domu | 30 mA, zwykle typ A | To standardowa ochrona dodatkowa dla obwodów użytkowych |
| Łazienka, pralnia, kuchnia, obwody wilgotne | 30 mA, zwykle typ A | Wilgoć zwiększa ryzyko prądów upływu i porażenia |
| Pralka, zmywarka, płyta, urządzenia z elektroniką | Typ A, czasem F | Elektronika i przetwornice nie zawsze współpracują z typem AC |
| Ogrzewanie elektryczne, pompa ciepła, falownik | Typ A, F albo B zależnie od instrukcji urządzenia | Tu o wyborze decydują prądy upływu i układ sterowania |
| Główna ochrona przeciwpożarowa lub selektywność | 100 mA lub 300 mA, często selektywne | Takie aparaty stosuje się wyżej w instalacji, żeby ograniczyć zasięg wyłączenia |
W praktyce 30 mA to najczęstsza wartość dla ochrony dodatkowej osób, a 100 mA lub 300 mA częściej stosuje się jako zabezpieczenie przeciwpożarowe lub selektywne w wyższej części instalacji. Przy ogrzewaniu elektrycznym szczególnie ważne są dwie rzeczy: dokumentacja producenta urządzenia i rzeczywisty poziom prądów upływu. Jeśli urządzenie ma wbudowaną elektronikę sterującą, nie wybieram typu „na wyczucie”, tylko sprawdzam, co dopuszcza producent. Tu właśnie wielu użytkowników myli prostą różnicówkę z uniwersalnym rozwiązaniem do wszystkiego, a to zwykle kończy się fałszywymi wyzwoleniami.
Po doborze aparatu zostaje jeszcze ostatnia rzecz, o której często się zapomina: kontrola po uruchomieniu i regularny test. Bez tego nawet dobrze zmontowana rozdzielnica potrafi dawać złudne poczucie bezpieczeństwa.
Co sprawdzić po uruchomieniu, żeby nie ufać tylko samemu montażowi
Po zakończeniu montażu nie zatrzymuję się na tym, że dźwignia da się załączyć. Najpierw robię test przyciskiem, potem patrzę, czy obwód rzeczywiście się odłącza, a w instalacjach docelowych sprawdzam jeszcze wyniki pomiarów. Dla użytkownika końcowego najważniejsze jest jedno: jeśli przycisk test nie powoduje natychmiastowego zadziałania, aparatu nie zostawia się „na wszelki wypadek” bez weryfikacji.
- Test przyciskiem wykonuj regularnie, najlepiej raz w miesiącu.
- Sprawdź opis obwodów, żeby było jasne, co odcina dana różnicówka.
- Zweryfikuj oddzielne listwy N dla każdej grupy zabezpieczonej własnym RCD.
- Oceń, czy nie ma nadmiernych zadziałań po włączeniu urządzeń z elektroniką.
- Przy nowych lub przerabianych instalacjach zleć pomiary elektrykowi, bo samo wizualne sprawdzenie to za mało.
Jeżeli instalacja ma pracować bez niespodzianek, liczy się nie tylko sam aparat, ale też porządek w rozdzielnicy, rozdział przewodów neutralnych i sensowny podział obwodów. To właśnie te detale decydują, czy różnicówka będzie rzeczywistą ochroną, czy źródłem irytujących wyłączeń. Gdybym miał wskazać jedną rzecz, którą warto zapamiętać na długo, powiedziałbym tak: poprawny schemat podłączenia jest ważniejszy niż sam model aparatu, bo nawet dobry RCD nie zadziała właściwie, jeśli przewody zostały wpięte bez logiki i bez kontroli.
